Presupposti per l'effettiva resistenza a trazione connessa alla determinazione dell'armatura minima secondo DIN EN 1992-1-1 7.3.2

Quando si determina l'armatura minima per lo stato limite di esercizio secondo 7.3.2, la resistenza a trazione effettiva applicata fct,eff ha un'influenza significativa sulla quantità di armatura determinata. Il seguente articolo fornisce una panoramica sulla determinazione della resistenza a trazione effettiva fct,eff e sulle opzioni di input in RF-CONCRETE.

A seconda del tipo di effetti dovuti al vincolo

Per determinare la resistenza a trazione effettiva fct, eff, è necessario definire se le restrizioni devono essere considerate prima o poi.

La limitazione precoce è causata, ad esempio, dal flusso di calore di idratazione.

La limitazione tardiva è causata, ad esempio, dallo stress termico. È una limitazione tardiva quando il calcestruzzo ha raggiunto la resistenza richiesta dalla norma.

Se si tiene conto solo del vincolo precoce e non ci sono altre specifiche relative alla resistenza a trazione, la resistenza a trazione precoce effettiva può essere assunta secondo [1] come segue:

  • Dopo 3 giorni (semplificato per componenti strutturali sottili h ≤ 0,30 m)
    fct, eff ≈ 0.65 fctm
  • Dopo 5 giorni (semplificato per componenti strutturali medi)
    fct, eff ≈ 0,75 fctm
  • Dopo 7 giorni (semplificato per componenti strutturali spessi h> 0,80 m)
    fct, eff ≈ 0,85 fctm

Le specifiche si applicano al calcestruzzo comune con sviluppo a media resistenza (N).

Resistenza alla trazione media in relazione al tempo

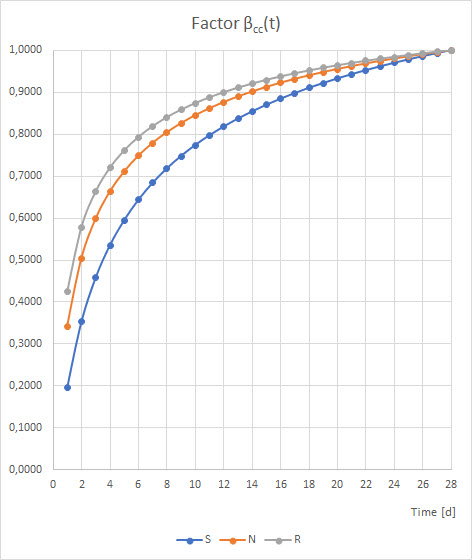

Con la formula EN 1992-1-1 3.1.2 (5) (3.4), è possibile assumere la resistenza a trazione a seconda dell'età del calcestruzzo. Utilizzando questa formula, è possibile impostare le seguenti funzioni per lo sviluppo della resistenza:

Calcestruzzo a lenta e rapida indurimento

Per calcestruzzi che si induriscono lentamente (L) o rapidamente (R), il valore della resistenza a trazione deve essere ridotto o aumentato di 0,15 fctm.

Entrando nel programma

In RF-CONCRETE, è possibile fattorizzare la resistenza a trazione effettiva inserendola nel programma:

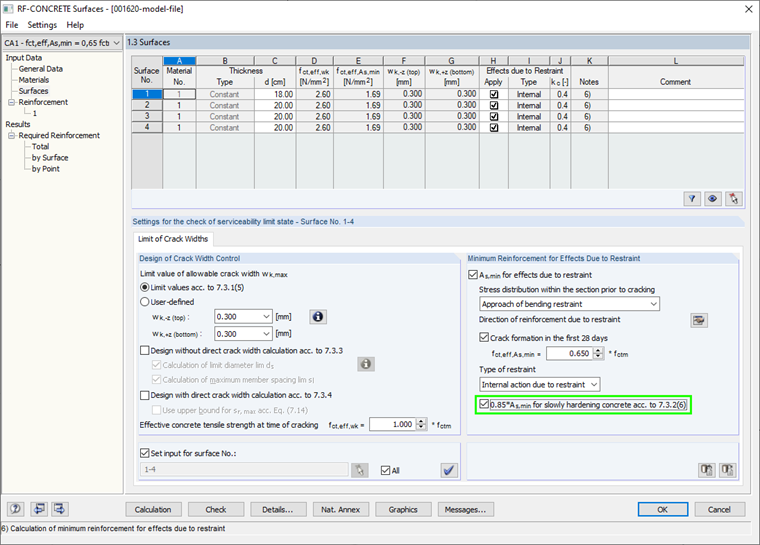

Per il calcestruzzo a lento indurimento, la resistenza a trazione o l'armatura minima As,min può essere ridotta utilizzando una casella di controllo durante l'immissione a 0,85 As,min.

Notizie

La determinazione della resistenza a trazione effettiva ha un'influenza significativa sul risultato dell'armatura minima, poiché la riduce direttamente. Vale quindi la pena considerare se si considera solo la moderazione precoce. L'Eurocodice non dà per scontato che la resistenza a trazione efficace possa essere ridotta al 50%, come dichiarato nella DIN 1045-1.


Autore

Il signor Langhammer è responsabile dello sviluppo nel settore delle strutture in cemento armato e fornisce supporto tecnico ai nostri clienti.

Link
Bibliografia
  1. Fingerloos, F.; Hegger, J.; Zilch, K.: Eurocode 2 für Deutschland - Kommentierte Fassung, 2., überarbeitete Auflage. Berlin: Beuth, 2016
