杆件开口

杆件洞口功能可用于在杆单元中插入开孔或孔洞。例如，可以通过这种方式在结构模型中建立孔腹板梁或蜂窝梁。

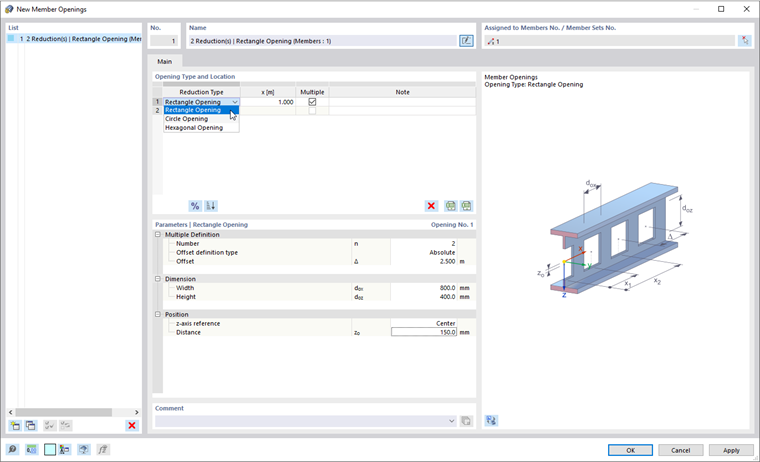

“新建杆件洞口”对话框

杆件洞口几乎适用于库和 RSECTION 中的所有薄壁截面。但截面的 构件 必须是直线的。因此，不允许在管等弯曲构件中开设洞口。

洞口的类型和位置

首先确定洞口的类型。列表中提供以下减损类型供选择（见上图）：

• 矩形洞口 – 用于通风管道或管线
• 圆形洞口 – 用于孔腹板梁
• 六边形洞口 – 用于蜂窝梁

'参数' 区中的定义选项与所选减损类型相匹配。

输入截面中存在洞口的 构件 编号。

指定洞口的 'x' 位置：它描述了距杆件起始节点的距离，并以洞口中心为参考。

如果像孔腹板梁那样，沿杆件方向以规则距离布置多个相同类型的杆件洞口，请激活 '多次' 复选框。然后可以在 '参数' 区中设置洞口的偏移。

参数

在此区中需输入洞口的尺寸。各减损类型的参数分别在对话框图形中予以说明。

如果洞口不在构件中心，可以调整 '位置'。在 '位置参考' 列表中选择构件的参考位置：

• 构件起点
• 构件中点
• 构件终点

构件起点和构件终点由构件的方向确定（见图片 截面的构件）。

然后输入 '距离' s_o，以沿构件方向移动洞口。该值以洞口中心为参考。
