杆件

【杆件】是【线】的属性。 【杆件】的刚度由【杆件】的【截面】和【材料】决定。 程序在划分有限元网格时,杆件会被划分为一维杆单元。

【杆件】通过【节点】互相连接。 当两根【杆件】互相交叉而不形成交叉处的节点时,认为两根【杆件】没有互相连接, 不会传递内力。

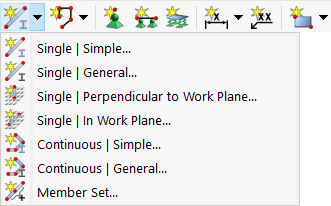

用户也可通过图形交互的方式创建单个或多个连续的【杆件】, 工具栏中的下拉菜单中提供了各种模型用以创建【杆件】。

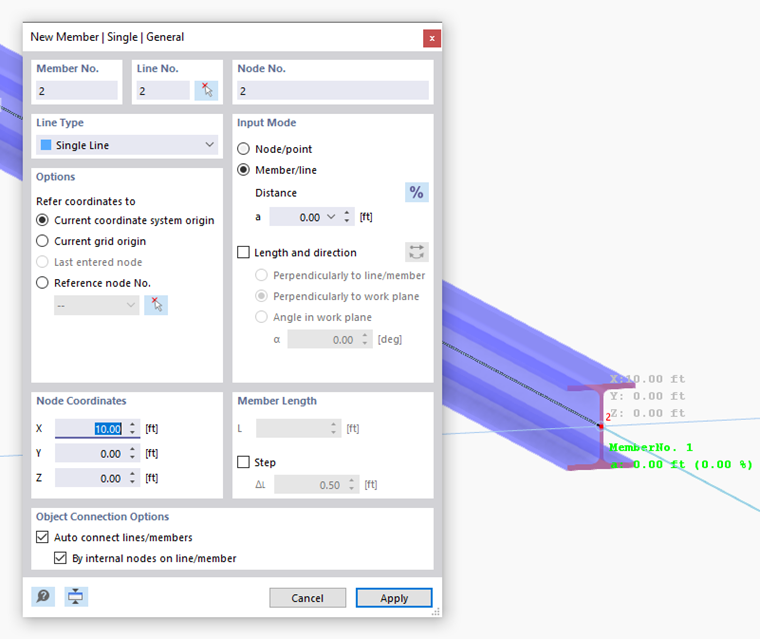

点击工具栏中创建杆件的按钮后,会打开【新建杆件】对话框。 该对话框中提供了各种选项,用以定义各种形状的杆件。

信息

杆件的方向由始端节点指向末端节点。 用户可以通过右键单击杆件,在右键快捷菜单中选择【反转线/杆件方向】来更改杆件的方向。

默认情况下,在新建杆件对话框中包含 基准 和 {%://004142 截面]]两个选项卡。 在下面的两个子章节中将对它们进行介绍。
