以两跨梁为例，定义梁的肋宽

根据欧洲规范 2 的公式计算带肋杆件翼缘宽度的输入

参考欧洲规范 2

根据{%于#参考[1]]]中5.3.2.1(2)，通常应根据弯矩零点之间的距离l₀确定板有效宽度。 这意味着管段长度应基于系统的弯矩零点。

对于铰接支座的单跨梁，由于杆件长度与节段长度相同，因此输入相对容易。

示例 ' 两跨梁 '

在本示例中将介绍两跨梁的条目，其中在输入对话框_{ $ }编辑 肋钢筋的杆件'有更多的定义。

根据 [1] 中的图 5.2，对于连续梁的各个区域 l_i可以得出以下参考长度 l₀ ，该参考长度在程序界面中通过 l_ref进行描述：

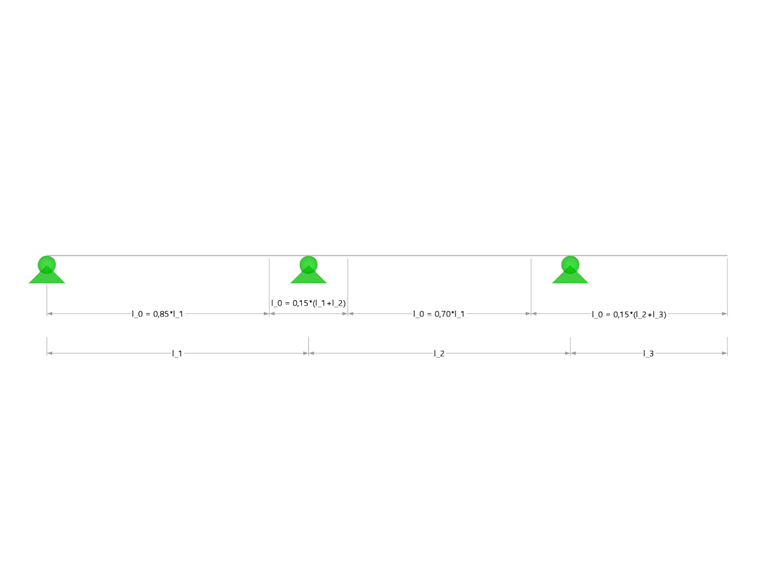

跨度基于 [1] 中的图 5.2

本文讨论的是两跨肋杆件的输入。 在 RFEM 模型中它的尺寸如下：

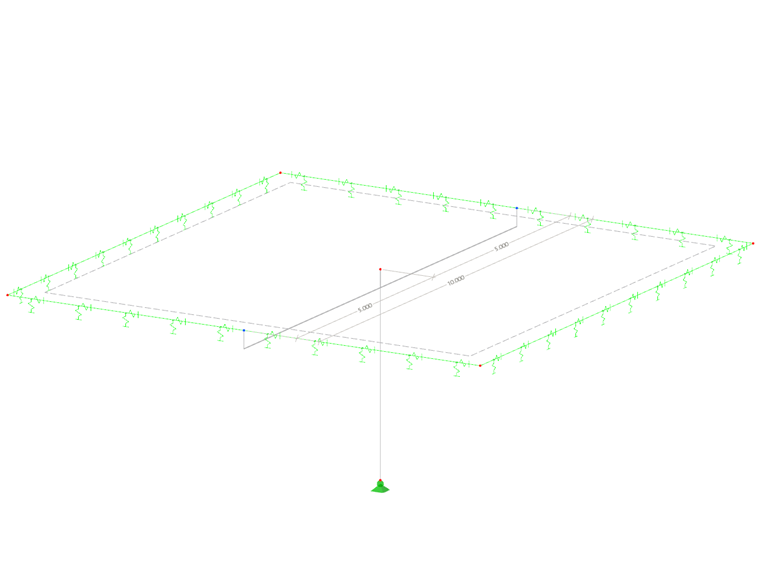

等轴 | 两跨肋肋模型

下面还将讨论两种不同类型的输入。

• 两根肋肋模型
• '类型的连续杆件和节点模型

两根肋肋模型

对于该系统，必须通过 [1] 中的边场 l₁确定参考长度，图 5.2。 这意味着第一个'段'的参考长度是第一个域的杆件长度的 85%。 因此，在'肋'选项卡中输入肋杆件时，第一段长度定义如下：

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

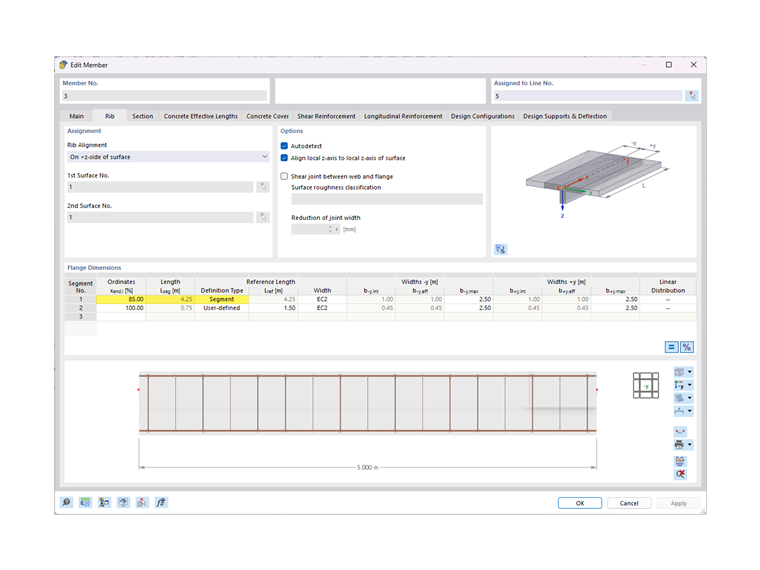

“编辑杆件”对话框中的“肋”选项卡 | 第一段外围场

为了确定柱上方的第二段长度 l₀ ，需要与柱相邻的两个区域的长度 l₁和 l₂ （参见 [1] 中的图 5.2）。 但是对于这种类型的输入（标准节点通过柱），RFEM 6 无法自动确定。 在 RFEM 中输入这意味着必须将第二个管段的'定义类型'更改为'用户定义'，并且必须手动输入管段长度。 在本例中，要输入的长度为 l₀ = 0.15 * (5.00 m + 5.00 m) = 1.50 m。

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

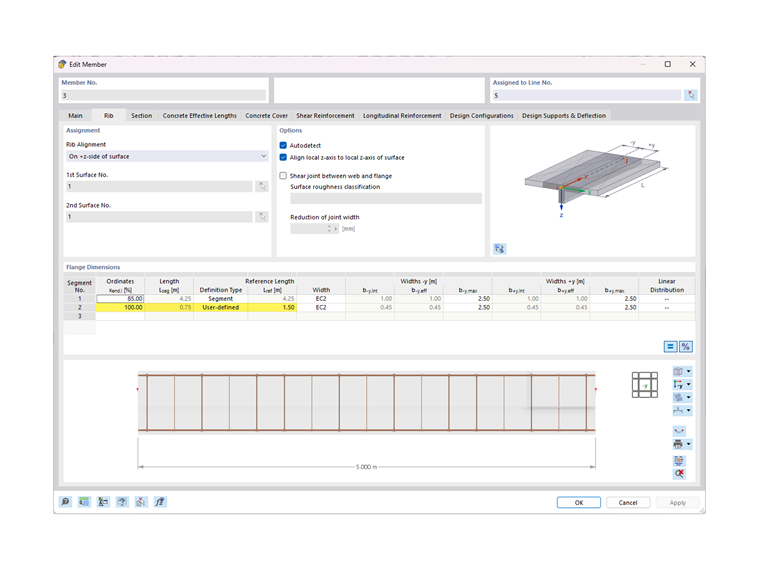

“编辑杆件”对话框中的“肋”选项卡 | 柱以上第二个节段

现在必须为第二个杆件重复这些输入到双跨肋杆件的第一个杆件中。 但是需要注意的是，相应的线段输入是相反的，并且必须在输入 l_ref = 4.25 m 的线段之前输入用户自定义的线段 l_ref = 1.50 m。

'类型的连续杆件和节点模型

从上一版本中可以看出，如果两跨梁由两个单独的杆件组成，那么在确定翼缘宽度时定义节段长度是相对复杂的。

因此在 RFEM 6 中可以输入一根两跨或多跨的杆件。 在这种情况下，在柱要连接到该梁的位置输入一个'在线'类型的节点，这样就不必再将梁分成单独的杆件了。

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

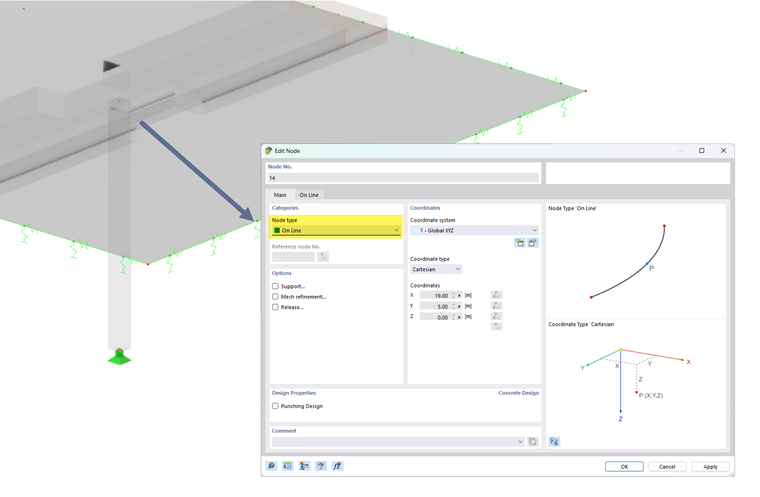

同一行上的节点类型在两跨单杆结构梁上

由于只需编辑一个梁的杆件，因此现在可以更轻松地定义所有段以确定肋的宽度。

在这种情况下，在纵坐标 ' 的第一列中指定相应段的长度就足够了。 默认情况下，这是使用百分比输入来完成的。 对于这个两跨梁，弯矩零交叉可以假设和输入如图 5.2 中的[1] ，在杆件长度的 42.5% 和 57.5% 处。

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

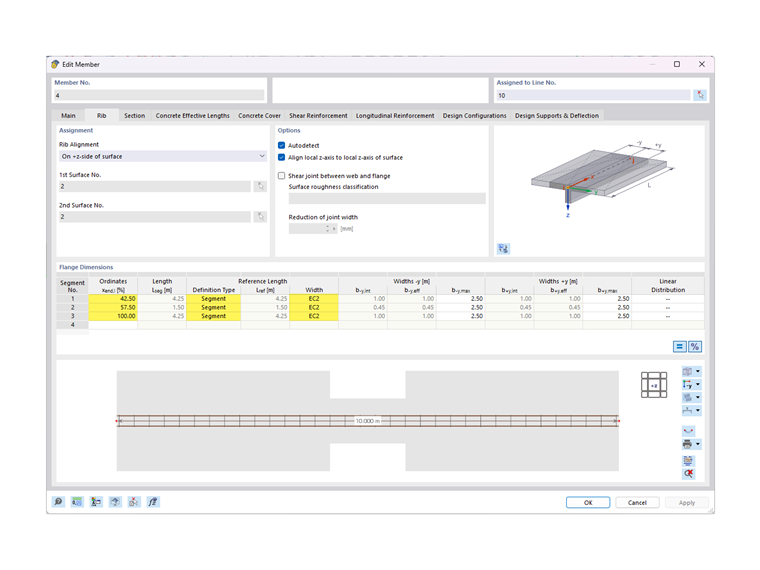

使用两个字段定义连续梁杆件

在这种情况下，百分比值是在考虑两跨梁的情况下得出的。 对于具有不同场数的连续梁，必须相应地调整这些百分比。

两种输入变量的比较

根据输入或通过 BIM 接口生成模型的方式，可以考虑输入的两种变体。 第一种方法是通过单个杆件定义连续梁，这与 RFEM 5 中的经典输入部分基本一致。 但是，在此定义如示例中所述的分段长度会稍微复杂一些。 因此，如果可能，您应该使用类型为'的节点将肋作为连续梁输入，在线'上。 一方面可以简化肋段长度的输入，另一方面可以在杆件上进行梁或T形梁的加固。 在这种情况下，用于统一定义配筋的杆件集也将被省略。

但是肋条的有效宽度是相同的。

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

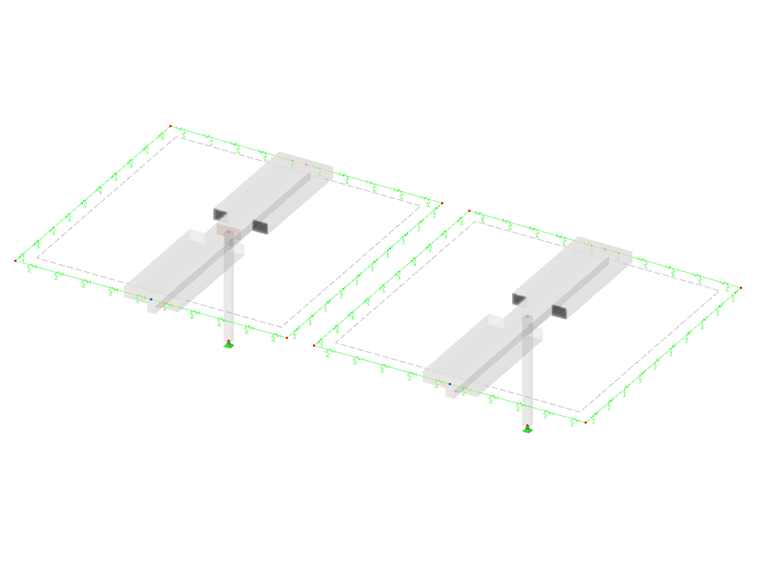

左: 输入两个单独的杆件 | 右: 有节点类型为“在线上”的杆件

宽度限制 b_{-y, max}和 b_{+ y, max}

如果在带肋楼盖中输入了多个相互平行的梁，则计算出的各肋杆的翼缘宽度可能会“重叠”。 为避免出现这种情况，极限值 b_{-y, max}和 b_{+ y, max}可以根据图 5.3 [1] 和宽度 b_i来定义。 在本例中 - 见之前的图片 - 输入的是 2.50 m。
