根据 EOTA TR 060 的双头锚栓冲切验算（EC2）

本文探讨了根据 EOTA TR060 指南的双头锚冲切钢筋，该指南适用于 EC2。它说明了适用性、制造商特定参数的考虑以及所需验算格式的分解。

1 - 考虑与制造商相关的参数

在 RFEM 6 中，EOTA TR060 指南已如此实现，使得产品特定参数可以单独调整。
这些因制造商认证（ETA）而不同的参数可在承载力配置中的规范参数下找到。

以下参数可能不同：

γ_s （双头锚栓的分项安全系数）
k_pu,sl （用于板的 V_Rd,max 计算的系数）
η (k₁,k₂) （考虑板的静力有效高度）
k_pu,fo （用于基础的 V_Rd,max 计算的系数）

信息

计划中的功能

此外，还可考虑压应力以计算板的 v_Rd,max 值。该考虑带来的正面效应必须在相应的 ETA 认证中或由制造商明确说明。在这种情况下，可在承载力配置中激活该选项。

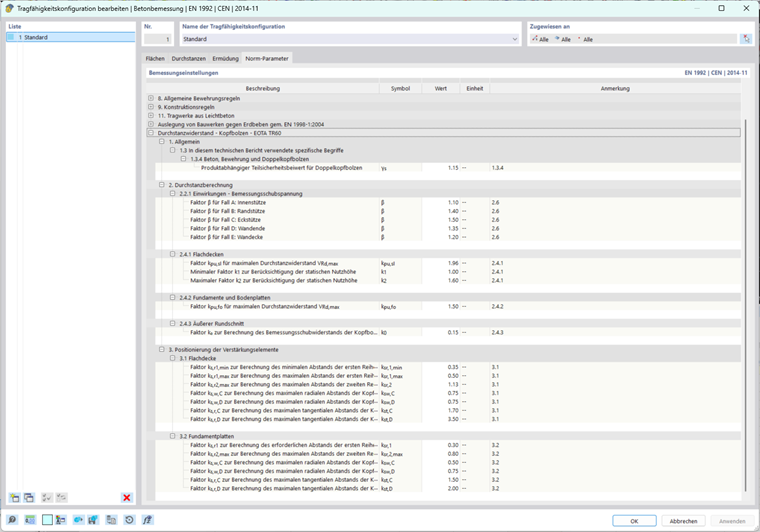

EOTA TR 060 冲切配筋规范参数

2 - 混凝土阻力值

用于无冲切配筋板的 v_Rd,c 计算与 EC2 中公式 6.47 的计算相同，在 EOTA TR 060 中该公式称为 2.10。

v_{Rd,c} = C_{Rd,c} \cdot k \cdot \sqrt[3]{100 \cdot ρ_{l} \cdot f_{ck}} + k_{1} \cdot σ_{cp} \geq (v_{\min} + k_{1} \cdot σ_{cp})

无冲切钢筋板的冲切承载力，按式 2.10

用于计算最大阻力值 v_Rd,max 时，按 EOTA TR060 的建议，默认忽略压应力。然而，如 第 1 章 中所述，也可通过在承载力配置中激活该选项将其考虑在内。
可承受的最大冲切荷载的阻力值按公式 2.17 计算。

v_{Rd,max} = k_{pu,sl} \cdot v_{Rd,c}

板的最大冲切承载力，按式 2.17

基础

用于基础计算的阻力值时，取前置值 C_Rd,c = 0,18/ γc（底板和薄基础）。距离 a 通过迭代确定，并导出决定性的利用率 v_Ed,red/v_Rd,c。但此处上限为 2d。详细说明见以下技术文章。

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/001409

v_{Rd,c} = C_{Rd,c} \cdot k \cdot \sqrt[3]{100 \cdot ρ l \cdot f_{ck}} \cdot \frac{2 \cdot d}{a} \geq \frac{v_{\min} \cdot 2 \cdot d}{a}

无冲切钢筋基础的冲切抗力，按式 2.16

阻力值 v_Rd,max 按公式 2.19 计算。

v_{Rd,max} = k_{pu, f o} \cdot v_{Rd,c}

基础按式 2.19 的最大冲切承载力

3 - 冲切配筋的适用性限值

冲切破坏不能仅通过过大的冲切配筋从根本上避免。作为前提，必须满足最大承载力验算 v_Ed ≤ v_Rd,max。一旦该验算满足，即可通过选择合适的冲切配筋来完成验算。

因此，第 1 章 中提到的系数 k_pu,sl 和 k_pu,fo 具有很大影响。
混凝土的阻力值 v_Rd,c 将根据构件类型与相应系数相乘。因此，更高的系数允许更大的可承受冲切荷载。

提示

若验算 UL0401 未通过，则可增加面层配筋，因为平均弯曲配筋率 ρ_l 会影响阻力值 v_Rd,c 的计算。然而，该配筋率受适用限值限制 min (2% ; 0,5 * f_cd / f_yd)。若这仍无助于解决问题，则只能提高混凝土抗压强度或增大静力有效高度 d。

4 - 双头锚栓阻力值

不同于 Eurocode，双头锚栓的配筋值不是按每个圆周计算的。在 EOTA TR060 指南中，区分为两个区域。C 区是对于板位于距柱边、墙端或墙角 1,125d 处的区域，对于基础则为 0,8d。
C 区内所有双头锚栓杆的截面面积相加，从而得到可用配筋值。
对于板计算，还存在一个 η 因子，用于考虑静力有效高度。
D 区位于外侧圆周与 C 区之间。
