1 - 考虑与制造商相关的参数

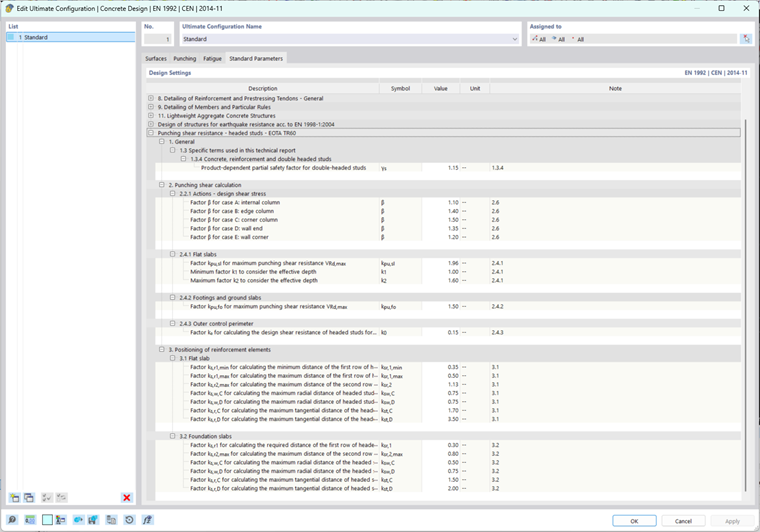

在 RFEM 6 中，技术指南 EOTA TR 060 [1] 的实现方式是可以单独调整产品特定参数。制造商认证（ETA）的不同特征值可在承载力配置中的规范参数下找到。
以下参数可能有所不同：
- γs – 双头锚栓分项安全系数
- kpu,sl – 用于板的 VRd,max 计算系数
- η (k1,k2) – 考虑板的静力有效高度
- kpu,fo – 用于基础的 VRd,max 计算系数
2 - 混凝土抗力值
板
对于无冲切配筋的板，vRd,c 的计算与 EC 2 中公式 6.47 的计算相同。在 [1] 中，该公式称为 2.10。
在计算最大抗力值 vRd,max 时，受压正应力默认（如 [1] 所建议）被忽略。但如 Kapitel 1 所述，也可以通过在承载力配置中启用该项来考虑它们。
最大可承受冲切荷载的抗力值按公式 2.17 计算。
基础
在计算基础设计的抗力值时，取预值 CRd,c = 0.18/γc（筏板和薄型基础）。距离 a 通过迭代确定，并导致控制利用率 vEd,red/vRd,c。但此处的上限为 2d。详细说明可参见以下技术文章：
抗力值 vRd,max 按公式 2.19 计算。
3 - 冲切配筋的适用限制
冲切破坏不能仅通过任意增加冲切配筋来避免。前提是必须满足最大抗力验算 vEd ≤ vRd,max。只有在此条件下，才可通过适当选择冲切配筋来完成冲切验算。
因此，Kapitel 1 中提到的系数 kpu,sl 和 kpu,fo 影响很大。混凝土抗力值 vRd,c 会根据构件类型乘以相应系数。较大的系数因此允许承受更大的冲切荷载。
4 - 双头锚栓抗力值
不同于 Eurocode，双头锚栓的配筋值不是按单个圆周计算的。指南 [1] 将其分为两个区域（参见 Abstandsregeln 的图片）。
区域 C 是距离柱边、墙端或墙角外侧的区域：板为 1,125d，基础为 0,8d。区域 C 内所有双头锚栓杆的截面面积相加后，得到可用配筋值。对于板计算，还存在一个考虑静力有效高度的 η 系数。
区域 D 位于外侧圆周与区域 C 之间。
5 - 外侧圆周
外侧圆周位于最后一个设有双头锚栓配筋的圆周外 1,5d 处。如果外侧圆周内作用力不再需要冲切配筋，即混凝土抗力足够，则验算满足。该验算通过比较外侧圆周所需周长与现有周长来进行。
6 - 构造规则
板
径向间距规定如下：
- 第一条圆周必须布置在 0,35d 至 0,5d 之间（距冲切截面边缘）。
- 第二条圆周允许（距冲切截面边缘）最大位于 1,125d；这是区域 C 的边界线。
- 后续圆周与前一圆周的径向间距不得超过 0,75d。
切向间距规定如下：
- 在距冲切截面边缘 1,0d 以内时，切向间距必须小于等于 1,7d。
- 在区域 C 的边界线 1,125d 处（距冲切截面边缘），切向间距必须小于等于 1,8d。
- 在区域 D 中，切向间距必须小于等于 3,5d。
独立基础和筏板基础
径向间距规定如下：
- 第一条圆周必须布置在 0,3d 处（距冲切截面边缘）。
- 第二条圆周允许（距冲切截面边缘）最大位于 0,8d；这是区域 C 的边界线。
- 后续圆周与前一圆周的径向间距不得超过 0,5d 至 0,75d（取决于基础类型）。
切向间距规定如下：
- 在区域 C 的边界线 0,8d 处（距冲切截面边缘），切向间距必须小于等于 1,5d。
- 在区域 D 中，切向间距必须小于等于 2,0d。
7 - 验算
为满足冲切验算，必须满足四个条件。
如 Kapitel 3 所述，必须满足 VRd,max 验算，才能总体上进行冲切验算。kETA 为制造商相关值。它们在板（kpu,sl）以及基础或筏板基础（kpu,fo）中有所不同。
VEd ≤ kETA ⋅ VRd,c
如果作用力 VEd ≤ VRd,c（在临界圆周处），则不需要冲切配筋，验算满足。如果 VEd ≥ VRd,c，则必须增加冲切配筋，直到抗力值 VRd,s ≥ VEd。
VEd ≤ max (VRd,c ; VRd,s)
外侧圆周位于最后一个铺设双头锚栓圆周外 1,5d 处。该外侧圆周的现有周长必须大于等于所需周长。
uout,erf ≤ uout,vorh
此外，还必须遵守构造安装规则并满足以下条件：
- 区域 C 中至少有两条圆周
- 圆周之间的径向间距
- 同一圆周上双头锚栓之间的切向间距
