钢结构节点 | 稳定性分析
产品功能
对于连接构件，可以检查是否存在失稳问题（ RFEM 6 / RSTAB 9 的结构稳定性模块）。
计算连接模型所有荷载组合的临界荷载系数和选定的屈曲模态数量。 将最小临界荷载系数与欧洲规范 EN 1993-1-1 第 5 章中的极限值15 进行比较。 此外，用户可以对极限值进行调整。 稳定性分析的结果屈曲模态会以图形方式显示。
对于稳定性分析，使用一个面模型来了解局部屈曲形状。 稳定性分析的模型（包括结果）可以作为单独的模型文件保存和使用。
写评论...
写评论...
- 在 RFEM 模型中选择节点，自动识别和分配节点处连接的杆件

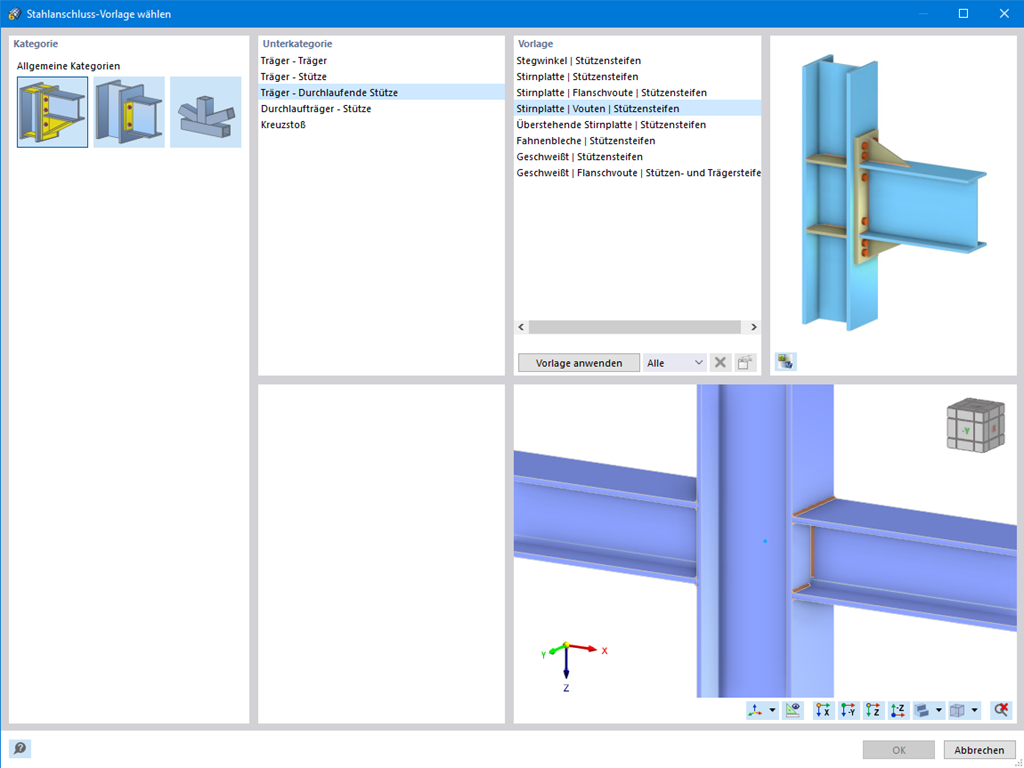

- 通过大量的预定义组件，用户可以轻松输入典型的连接情况（例如端板、垫板、鳍板）
- 利用普遍适用的基本组件（板件、焊缝、辅助平面）可以解决复杂的连接情况
- 用户无需手动编辑有限元模型，通过配置的设置即可影响基本的计算设置
- 即使随后重新编辑杆件，连接的几何尺寸也可根据组件彼此之间的相对关系自动进行调整
- 在输入数据的同时程序会进行真实性检查，以便快速检测出例如缺少的输入数据或相抵触的情况。
- 连接节点的显示与输入同步
