Dividir línea/barra

Para dividir una línea o una barra, haga clic en el objeto con el botón derecho del ratón. A continuación, seleccione en el menú contextual una de las funciones Dividir línea o Dividir barra.

División de una barra mediante el menú contextual

División mediante nudos intermedios

Con esta función, divide la línea o la barra en segmentos iguales.

División de una barra en puntos a un tercio

Número

Introduzca el 'Número de nudos intermedios' n para la división. Como se muestra en la imagen anterior, la barra se divide, por ejemplo, con dos nudos intermedios en sus puntos de tercios.

Opciones

La casilla 'Crear nudos del tipo En barra sin dividir la barra' está desactivada de forma predeterminada. Al dividir la barra o la línea se crean así nuevas barras y líneas. Si activa la casilla, la barra o la línea se mantiene como un todo. En este caso, la división se realiza mediante nudos intermedios del tipo 'Nudo en barra' o 'Nudo en línea' (véase el capítulo Nudos ). Esto hace innecesaria la definición de series de barras y facilita la introducción de las longitudes eficaces y las condiciones de contorno para el cálculo.

Original (izquierda), resultado con división (centro) y sin división (derecha)

Si activa la casilla 'Numeración individual', puede influir en la numeración de los nuevos objetos en la pestaña Numeración.

Numeración

La pestaña Numeración se muestra si la casilla Numeración individual está activada en la pestaña 'Base'.

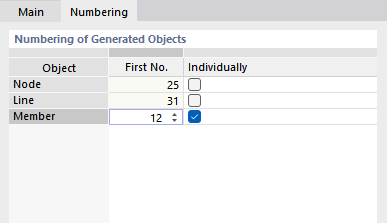

Ajuste de la numeración de los objetos generados

Active en la columna 'Individual' a qué objeto desea asignar una numeración específica. En la columna '1.ª n.º' puede indicar a continuación el número inicial para los nuevos objetos. Los demás objetos de esta categoría se numeran de forma ascendente a partir de este número.

División con distancia

Con esta función, divide la línea o la barra en un punto determinado.

División de una barra a una distancia desde el inicio de la barra

Distancia entre el nuevo nudo y el inicio o el final de la línea o barra

Indique a qué distancia del nudo inicial o final debe dividirse la línea o la barra. Puede introducir el valor como longitud absoluta o relativa. Los cuatro campos de entrada son interactivos.

Si la distancia se refiere a una longitud proyectada, indique la proyección en la sección 'Longitud de referencia'.

Longitud de referencia

Defina el 'Sistema de coordenadas' en el que debe realizarse la división. Puede seleccionar un sistema de coordenadas definido por el usuario en la lista o crear uno nuevo con el botón .

La distancia de división se refiere generalmente a la 'Longitud real' de la línea o de la barra. Si no es así, seleccione la 'proyección en dirección' relevante de un eje del sistema de coordenadas indicado o la 'proyección en el plano' correspondiente. A continuación, puede realizar las indicaciones de división correspondientes en la sección 'Distancia'.

Opciones

La casilla 'Crear nudos del tipo En barra sin dividir la barra' controla si al dividir la barra o la línea se crean nuevos objetos (véase la sección Opciones).

Si activa la casilla 'Numeración individual', puede influir en la numeración de los nuevos objetos (véase la pestaña Numeración).
