Manuel en ligne RFEM | Surfaces
,_LC1_LI.jpg?mw=926&hash=a7c11454c468a12efbecc2272950ed0664bdc303)

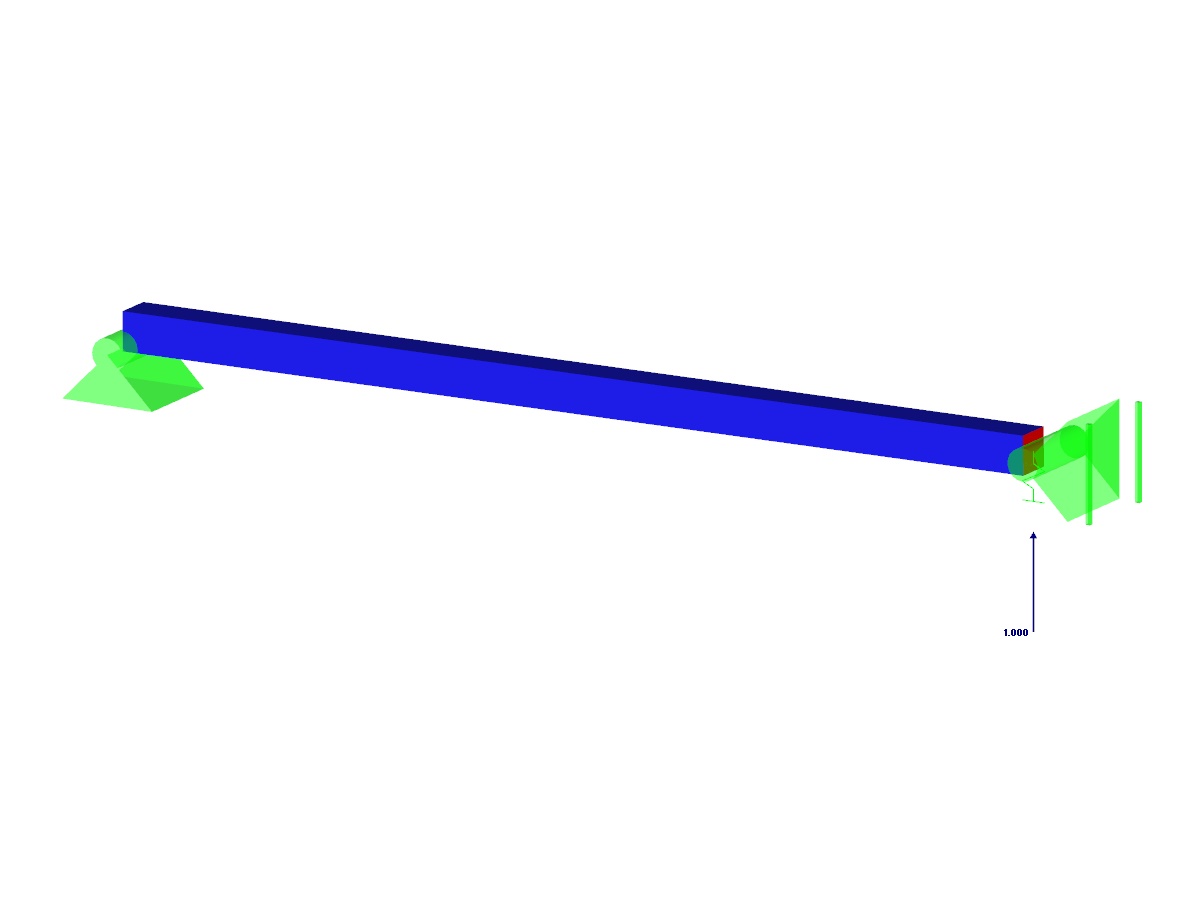

La barre légèrement inclinée est chargée par la force et est maintenue par un ressort à une extrémité et est supportée à l'autre. En supposant de grandes déformations et en négligeant le poids propre d'une barre, déterminez sa flèche maximale vers le haut.
Exemple de vérification 000044 | 1
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,196 t |
| Cotation fonctionnelle | 3,000 x 0,500 x 0,525 m |
| Version du logiciel | 5.04.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
