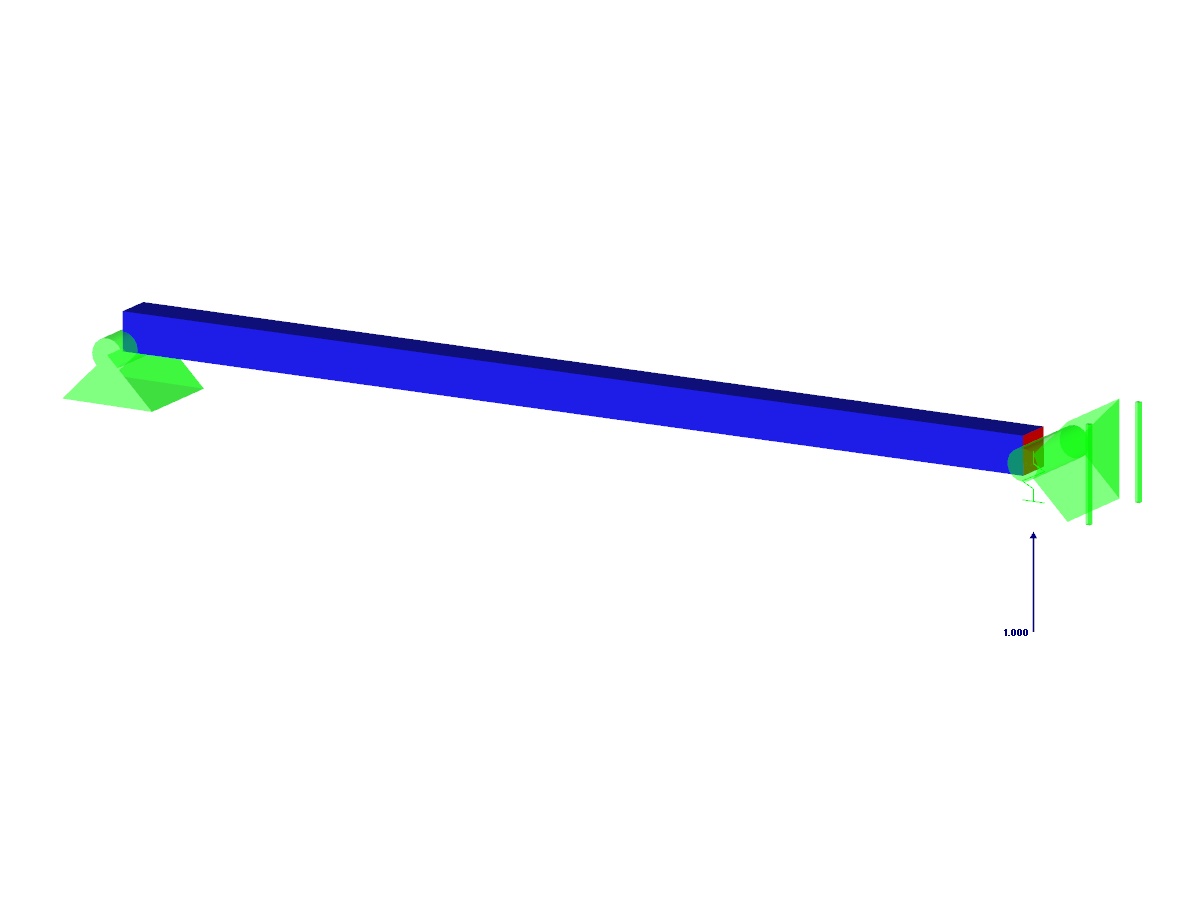

Pręt o lekkim nachyleniu jest obciążony siłą i utrzymywany na jednym końcu przez sprężynę, a na drugim podparty na drugim. Zakładając duże deformacje i pomijając ciężar własny pręta, określ jego maksymalne ugięcie w górę.
Przykład weryfikacji 000044 | 1
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,196 t |
| Wymiarowanie | 3,000 x 0,500 x 0,525 m |
| Wersja programu | 5.04.00 |
