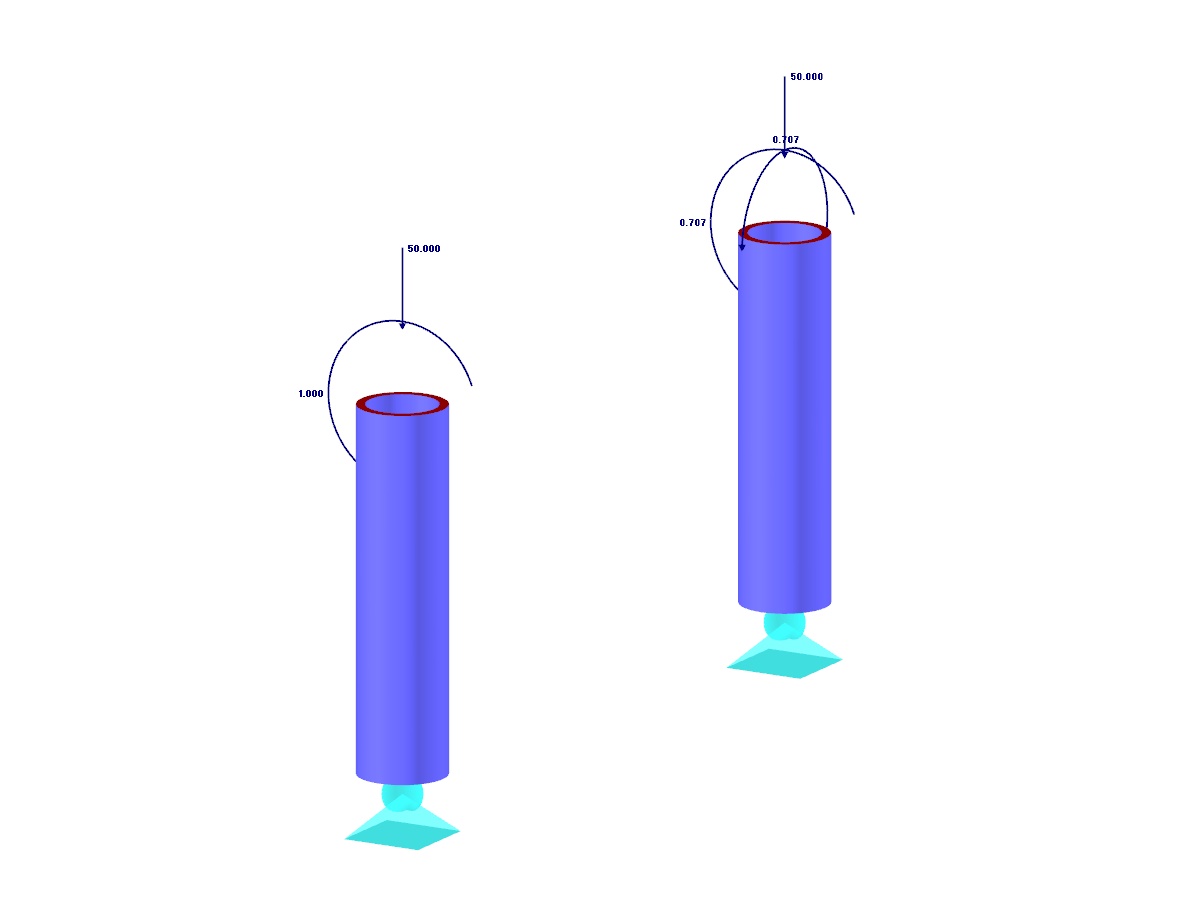

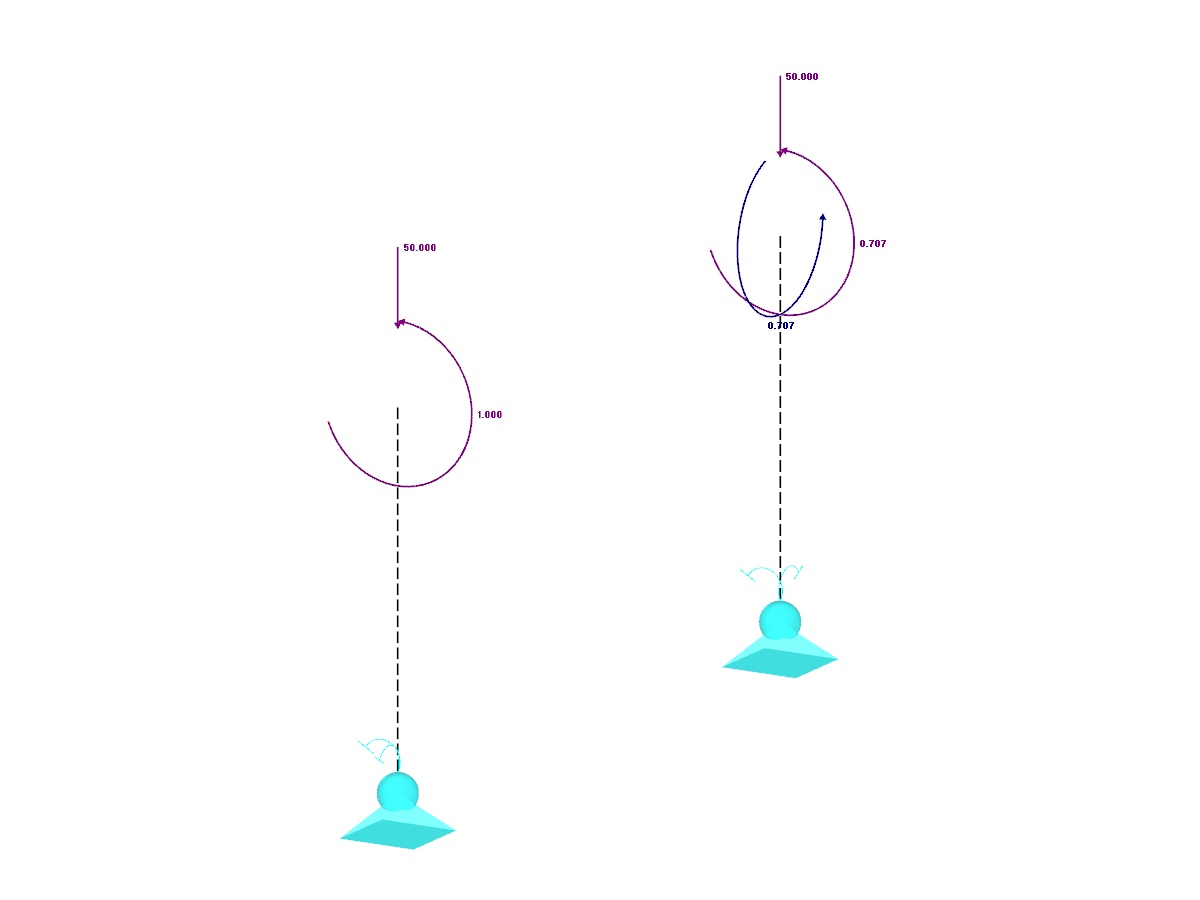

Considere un tubo de andamio rígido, fijado en la parte inferior utilizando el apoyo en nudo de andamio y cargado tanto por un momento como por una fuerza.
Ejemplo de verificación 000055 | 1
| Número de nudos | 4 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de casos de carga | 1 |
| Dimensiones | 0,500 x 2,500 x 1,250 m |
| Versión del programa | 5.04.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
