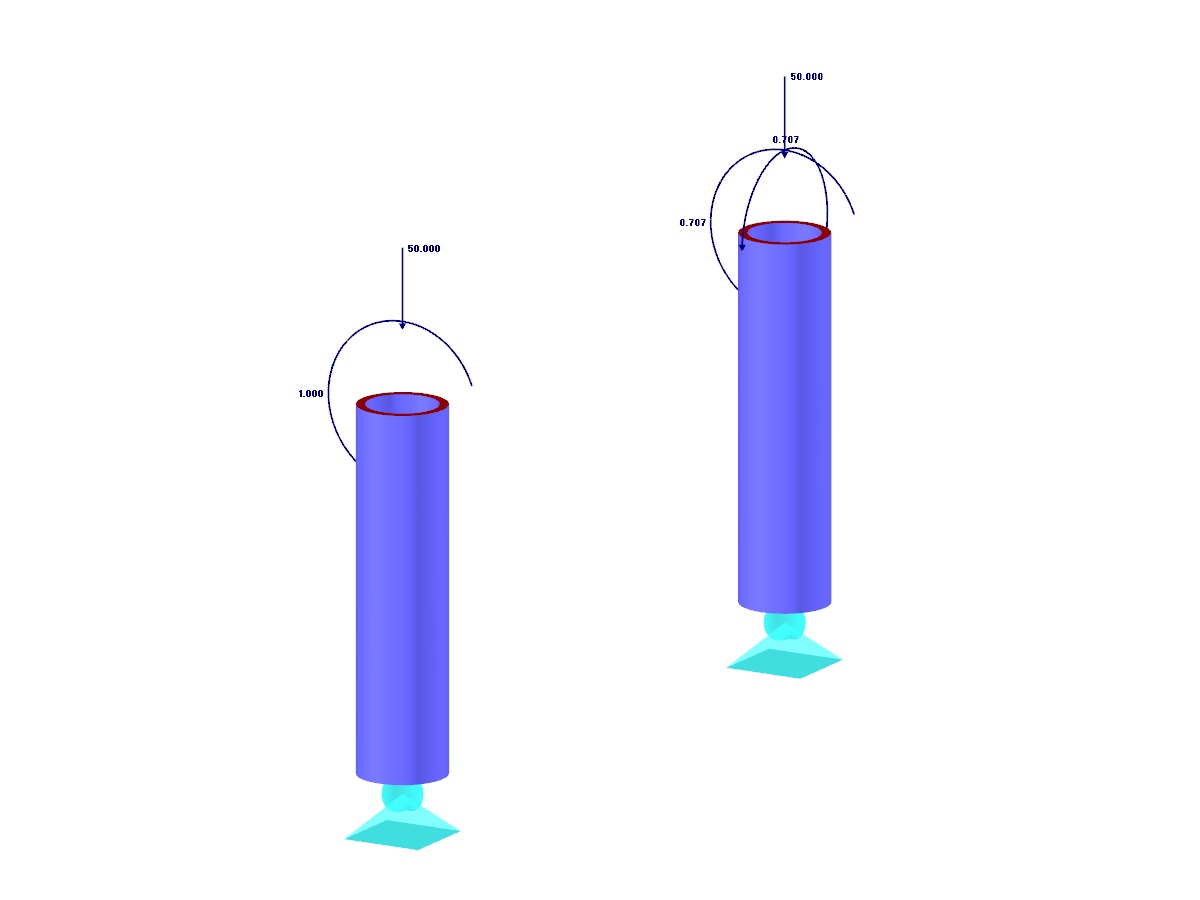

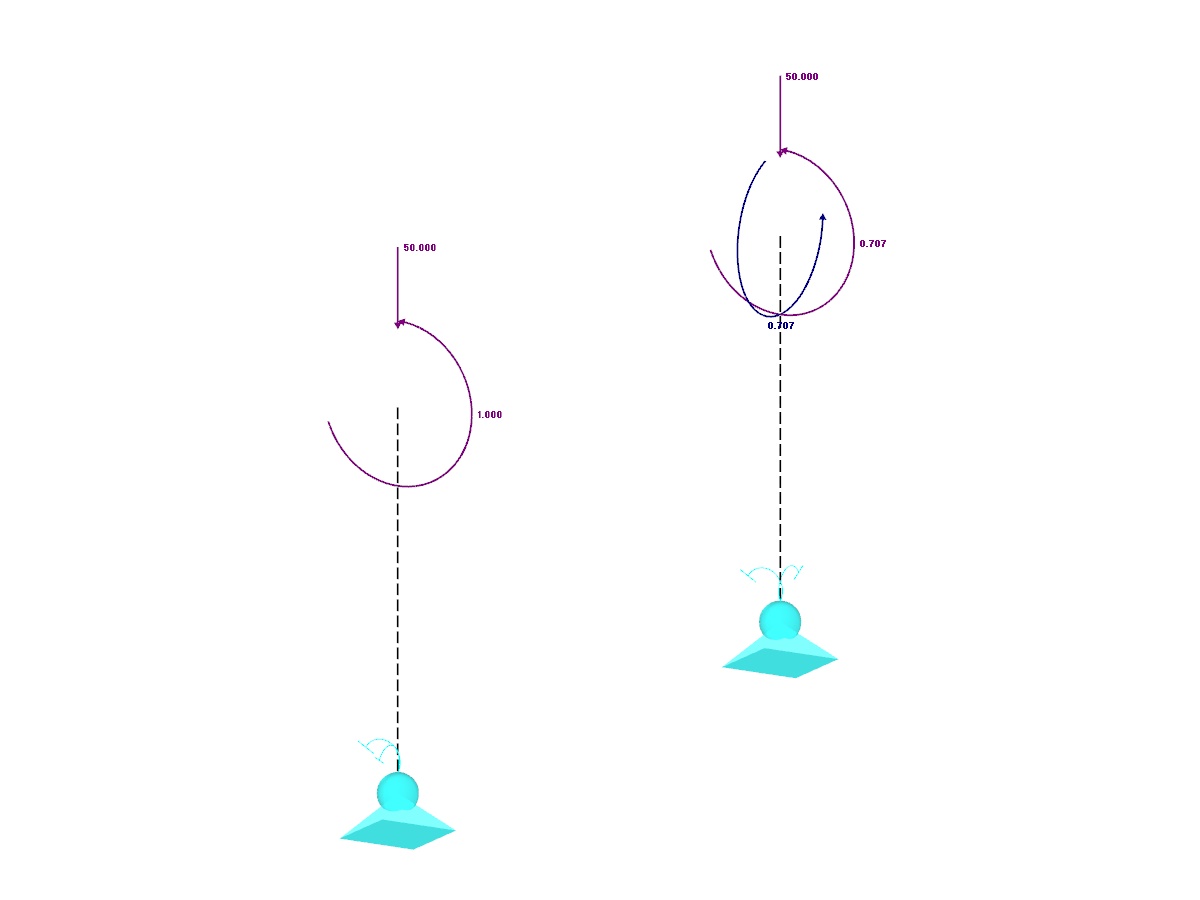

Uvažujeme tuhou lešenářskou trubku, která je ve spodní části fixně podepřena uzlovou podporou pro lešení a zatížena momentem i silou.
Verifikační příklad 000055 | 1
Počet uzlů | 4 |
Počet linií | 2 |
Počet prutů | 2 |
Počet zatěžovacích stavů | 1 |
Rozměry | 0,500 x 2,500 x 1,250 m |
Verze programu | 5.04.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
