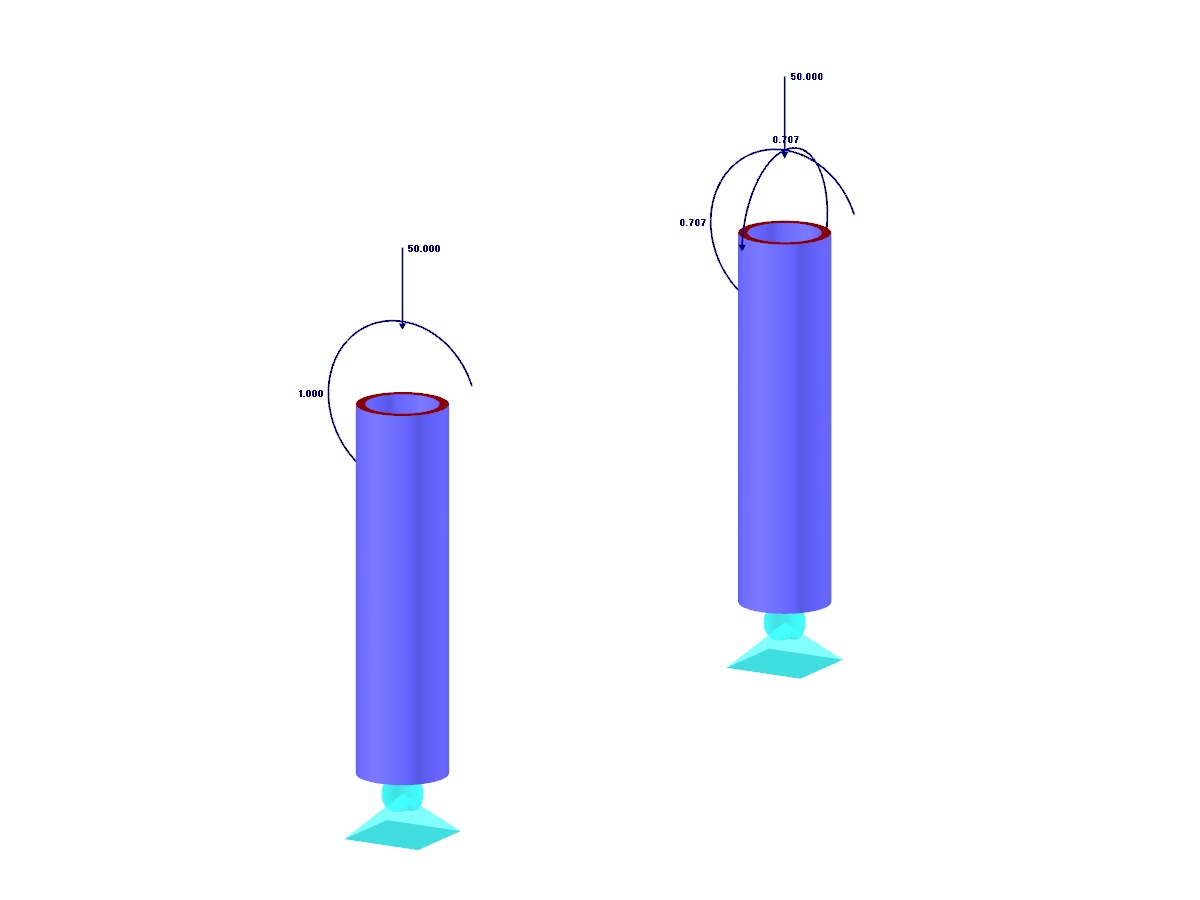

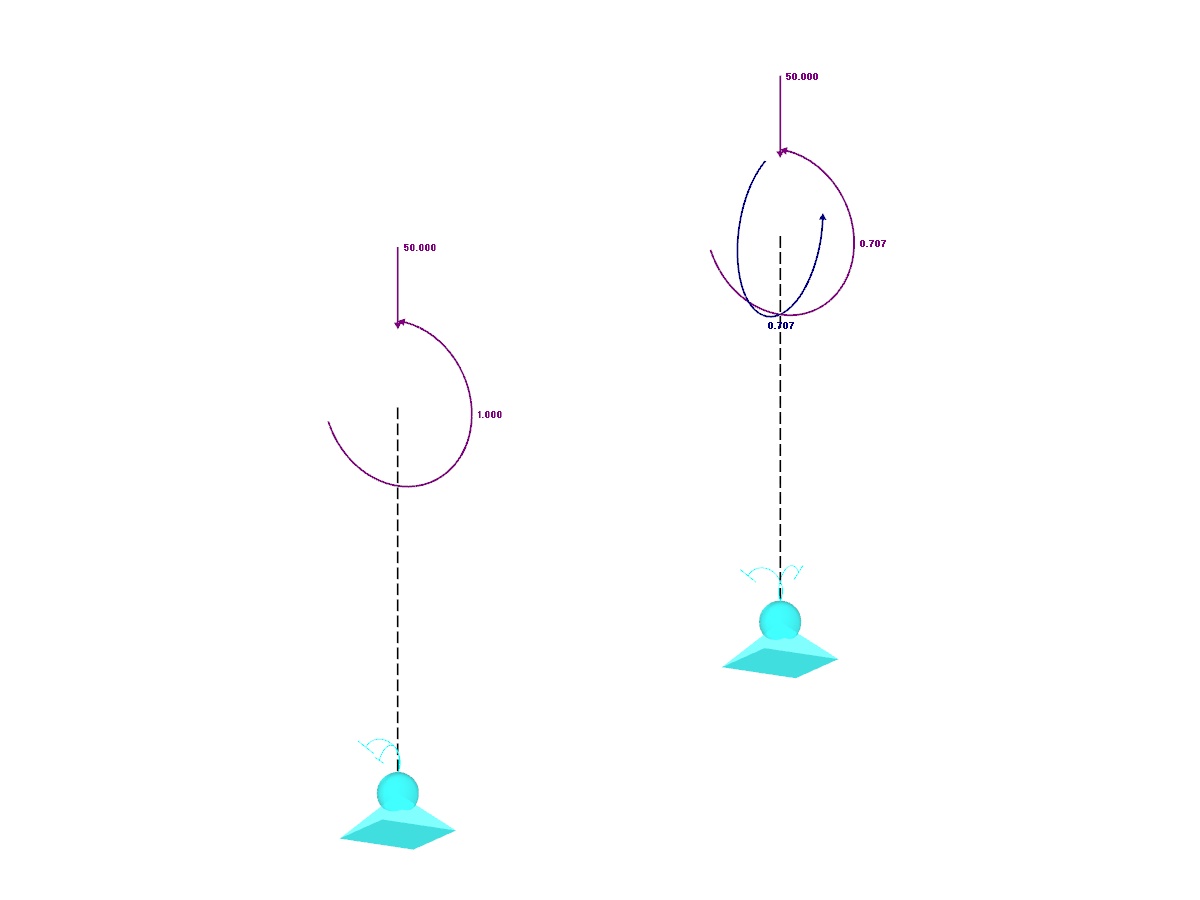

Rozważmy sztywną rurę rusztowania, zamocowaną u dołu za pomocą podpory węzłowej rusztowania i obciążoną zarówno momentem, jak i siłą.
Przykład weryfikacji 000055 | 1
Liczba węzłów | 4 |
Liczba linii | 2 |
Liczba prętów | 2 |
Ilość przypadków obciążenia | 1 |
Wymiarowanie | 0,500 x 2,500 x 1,250 m |
Wersja programu | 5.04.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
W rozszerzeniu Analiza modalna istnieje możliwość automatycznego zwiększania wartości własnych aż do osiągnięcia zdefiniowanego współczynnika efektywnej masy modalnej. Uwzględniane są wszystkie kierunki translacyjne, które zostały aktywowane jako masy do analizy modalnej.
W ten sposób można łatwo obliczyć wymagane 90% efektywnej masy modalnej dla metody spektrum odpowiedzi.
Rozszerzenie Analiza historii czasowej udostępnia akcelerogramy do obliczeń. Rozszerzenie to umożliwia dynamiczną analizę statyczno-wytrzymałościową wykresów przyspieszenie-czas.
Dostępna jest obszerna biblioteka nagrań oddziaływań sejsmicznych, ale można również wprowadzać lub importować własne wykresy. Analiza historii czasowej jest przeprowadzana za pomocą analizy modalnej lub liniowej analizy Newmarka.
Zastosowanie nieliniowego zwolnienia prętowego "Rusztowanie N | phiy,phiz" umożliwia symulację wstawionego połączenia rur rusztowania.
