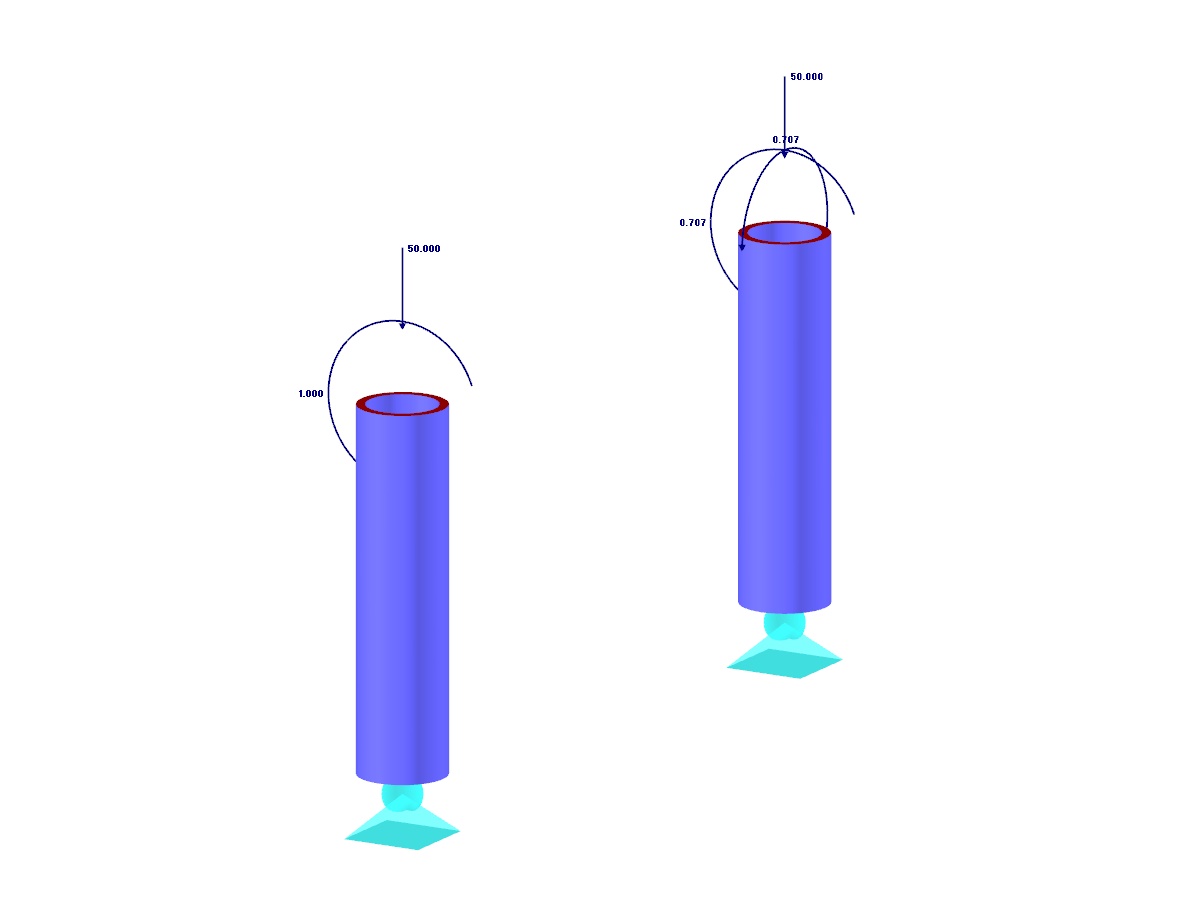

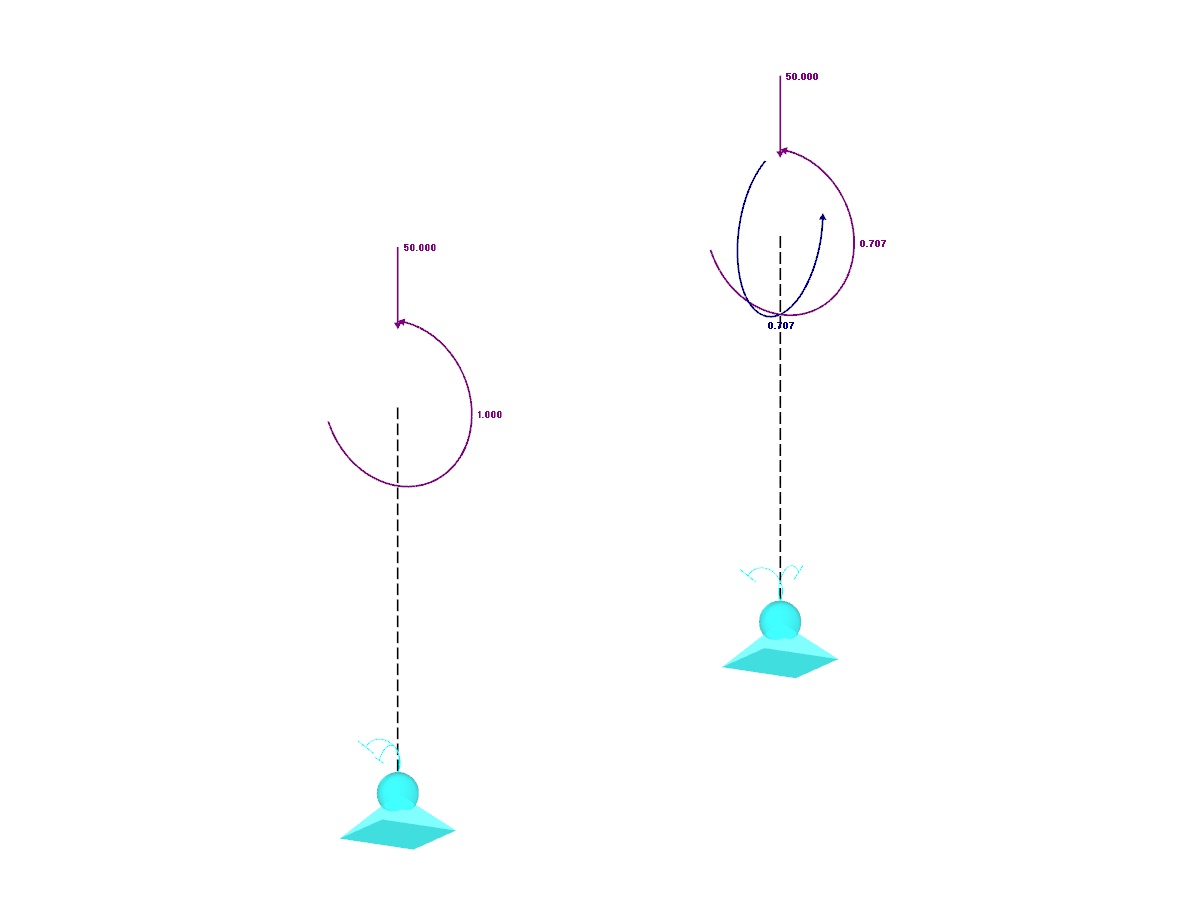

Si consideri un tubo rigido del ponteggio, fissato nella parte inferiore utilizzando il vincolo esterno del ponteggio e caricato sia da un momento che da una forza.
Esempio di verifica 000055 | 1
| Numero di nodi | 4 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Dimensioni | 0.500 x 2.500 x 1.250 m |
| Versione del programma | 5.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
