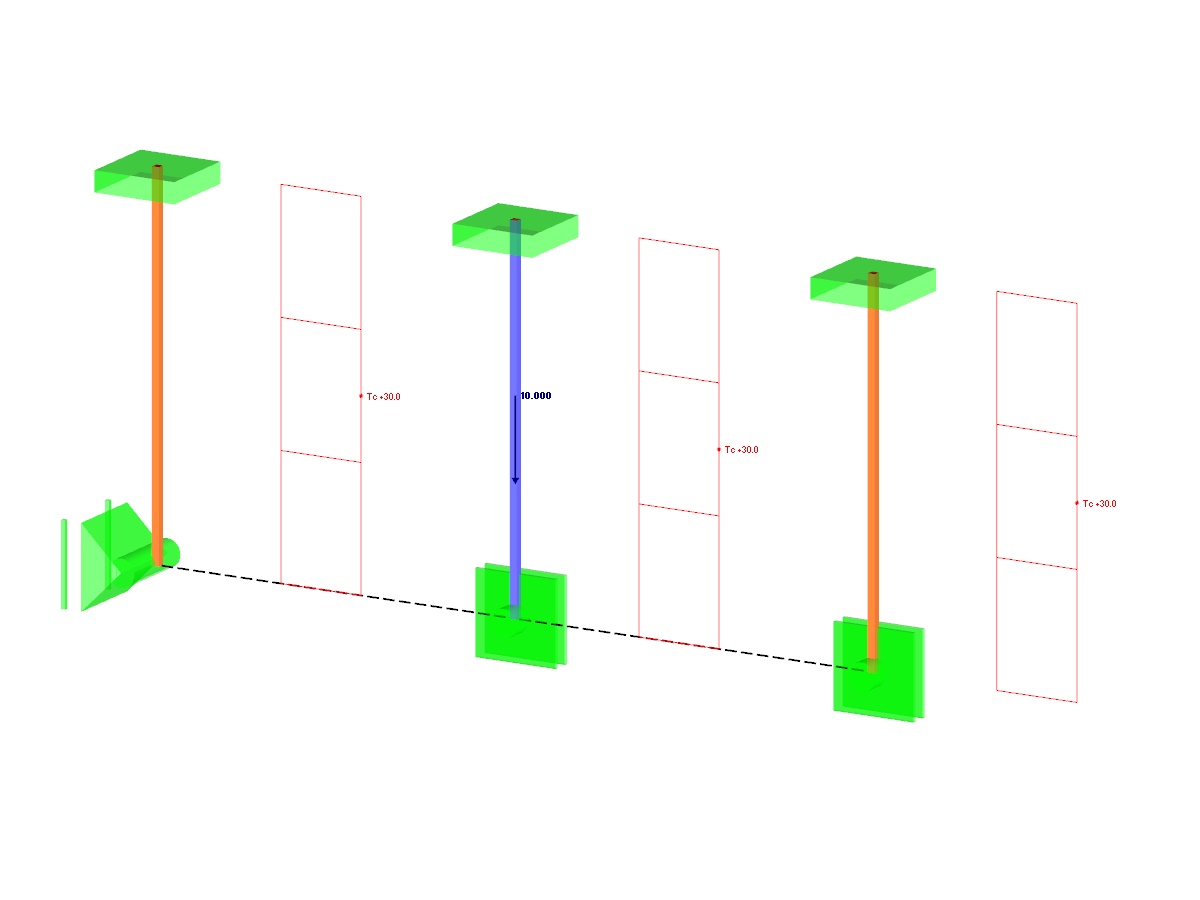

Una estructura de celosía consta de tres barras, una de acero y dos de cobre, unidas por una barra rígida. La estructura está cargada por una fuerza concentrada y por una diferencia de temperatura. Mientras se omite el peso propio, determine la flecha total de la estructura.
Ejemplo de verificación 000076 | 1
| Número de nudos | 6 |
| Número de líneas | 5 |
| Número de barras | 5 |
| Número de casos de carga | 1 |
| Peso completo | 0.001 t |
| Dimensiones | 1,070 x 0,070 x 0,570 m |
| Versión del programa | 5.10.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
