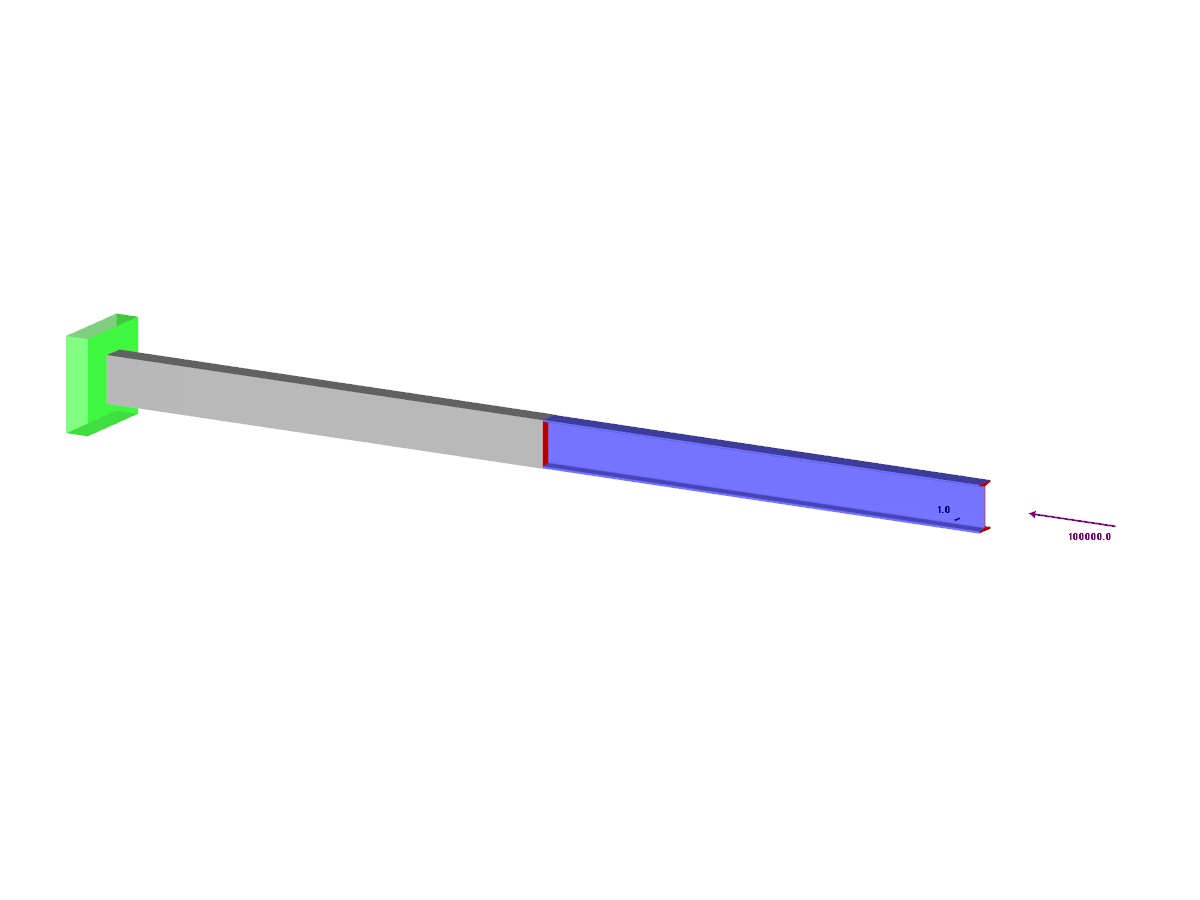

Un pilar se compone de una parte de hormigón - rectángulo 100/200 y de una parte de acero - perfil I 200. Está sometido a una fuerza de presión. Determine la carga crítica y el factor de carga correspondiente. La solución teórica se basa en el pandeo de una viga simple. En este caso, se deben considerar dos regiones debido a los diferentes momentos de inercia y propiedades del material.
Ejemplo de verificación 000093 | 5
| Número de nudos | 3 |
| Número de barras | 2 |
| Número de casos de carga | 1 |
| Peso completo | 0.152 t |
| Dimensiones | 4,043 x 0,085 x 0,085 m |
| Versión del programa | 8.15.00 |
