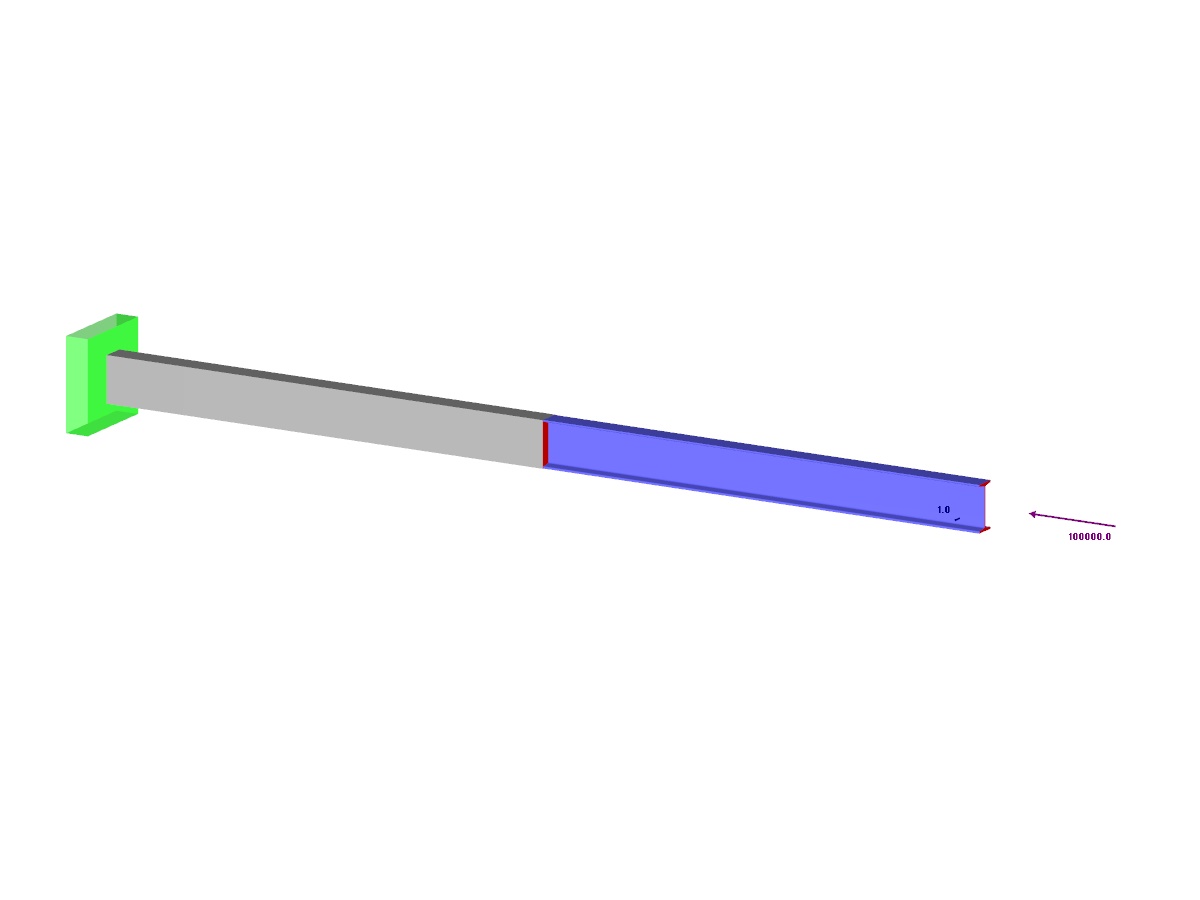

Słup składa się z części betonowej - prostokąt 100/200 oraz części stalowej - profil I 200. Jest poddawany działaniu siły ściskającej. Określ obciążenie krytyczne i odpowiedni współczynnik obciążenia. Rozwiązanie teoretyczne opiera się na wyboczeniu prostej belki. W takim przypadku należy uwzględnić dwa obszary ze względu na różne momenty bezwładności i różne właściwości materiału.
Przykład weryfikacji 000093 | 5
Liczba węzłów | 3 |
Liczba prętów | 2 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,152 t |
Wymiarowanie | 4,043 x 0,085 x 0,085 m |
Wersja programu | 8.15.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
