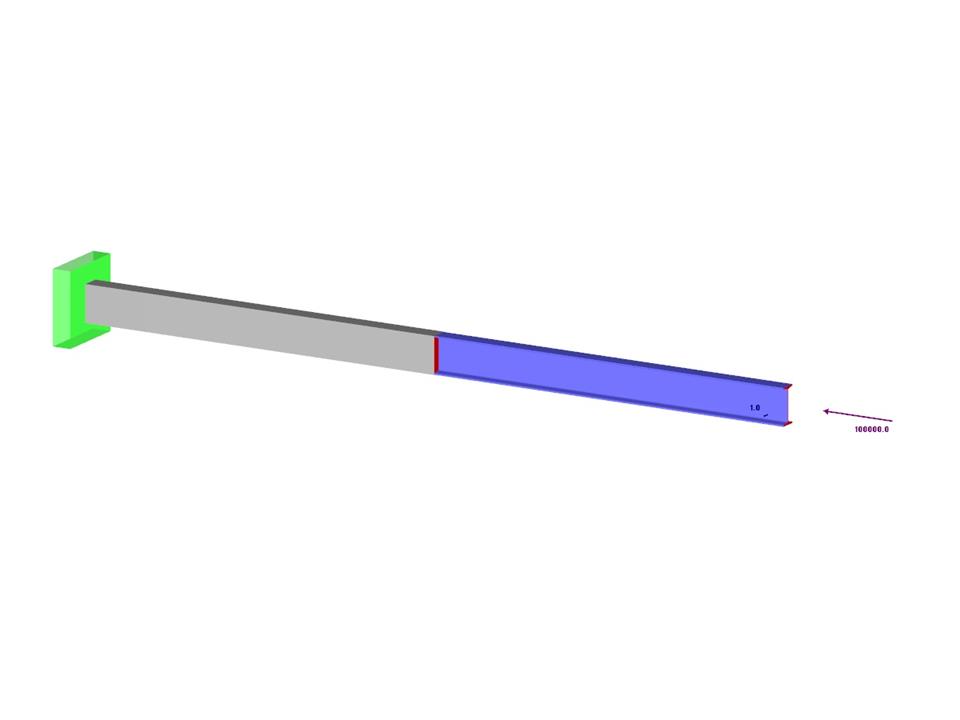

Una colonna è composta da una parte in calcestruzzo - rettangolo 100/200 e da una parte in acciaio - profilo I 200. È soggetto a forza di pressione. Determina il carico critico e il coefficiente di carico corrispondente. La soluzione teorica si basa sull'instabilità di una trave semplice. In questo caso, due regioni devono essere prese in considerazione a causa dei diversi momenti di inerzia e delle proprietà del materiale.
Esempio di verifica 000093 | 5
| Numero di nodi | 3 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,152 t |
| Dimensioni | 4.043 x 0.085 x 0.085 m |
| Versione del programma | 8.15.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
