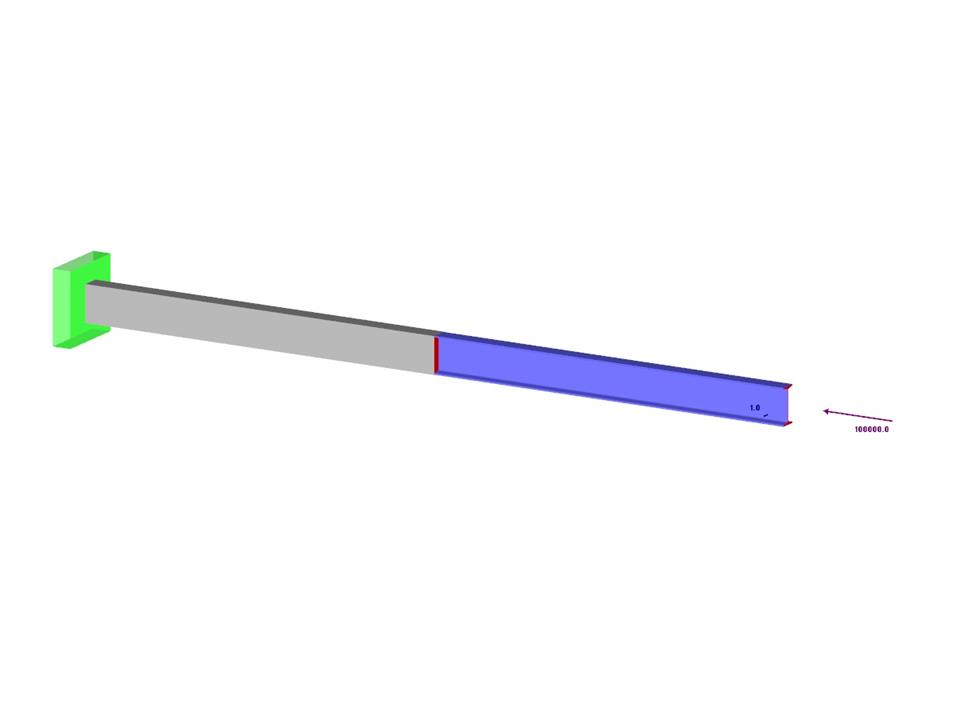

Un poteau est composé d'une partie en béton - rectangle 100/200 et d'une partie en acier - profilé I 200. Ce dernier est soumis à une force de pression. Déterminez la charge critique et le facteur de charge correspondant. La solution théorique est basée sur le flambement d'une poutre simple. Dans ce cas, deux régions doivent être considérées en raison de moments d'inertie et de propriétés de matériau différents.
Exemple de vérification 000093 | 5
| Nombre de nœuds | 3 |
| Nombre de barres | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 0,152 t |
| Cotation fonctionnelle | 4,043 x 0,085 x 0,085 m |
| Version du logiciel | 8.15.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
