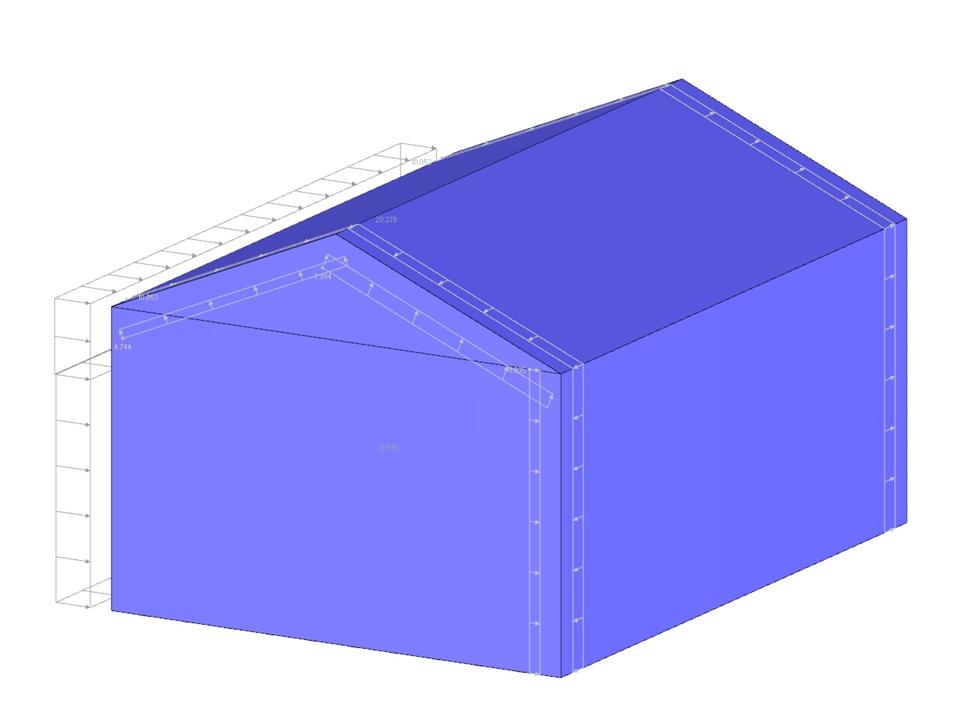

Este ejemplo de verificación compara los cálculos de la carga de viento en un edificio con cubierta a dos aguas por medio de la norma ASCE 7-16 y por medio de la simulación CFD en RWIND Simulation. El edificio se define según el croquis y el perfil de velocidad de entrada tomado de la norma ASCE 7-16.
Ejemplo de verificación 001009 | 1
| Número de nudos | 11 |
| Número de líneas | 17 |
| Número de superficies | 10 |
| Número de casos de carga | 3 |
| Peso completo | 1154.601 t |
| Dimensiones | 10,058 x 13,411 x 8,230 m |
| Versión del programa | 5.22.03 |
