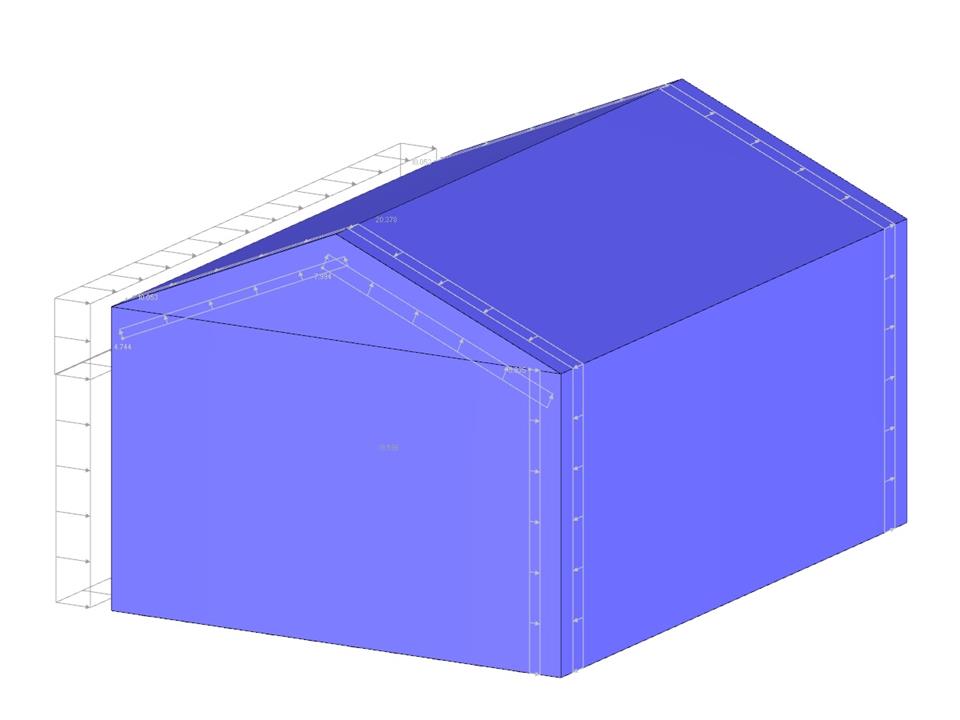

Ten przykład weryfikacyjny porównuje obliczenia obciążenia wiatrem budynku z dachem dwuspadowym, przeprowadzone zgodnie z normą ASCE 7-16 oraz za pomocą symulacji CFD w RWIND Simulation. Budynek jest definiowany zgodnie ze szkicem i profilem prędkości przepływu zaczerpniętym z normy ASCE 7-16.
Przykład weryfikacji 001009 | 1
| Liczba węzłów | 11 |
| Liczba linii | 17 |
| Liczba powierzchni | 10 |
| Ilość przypadków obciążenia | 3 |
| Ciężar całkowity | 1154,601 t |
| Wymiarowanie | 10,058 x 13,411 x 8,230 m |
| Wersja programu | 5.22.03 |
