Questo esempio di verifica confronta i calcoli del carico del vento su un edificio con copertura a due falde mediante la norma ASCE 7-16 e mediante la simulazione CFD in RWIND Simulation. L'edificio è definito secondo lo schizzo e il profilo della velocità di afflusso preso dalla norma ASCE 7-16.

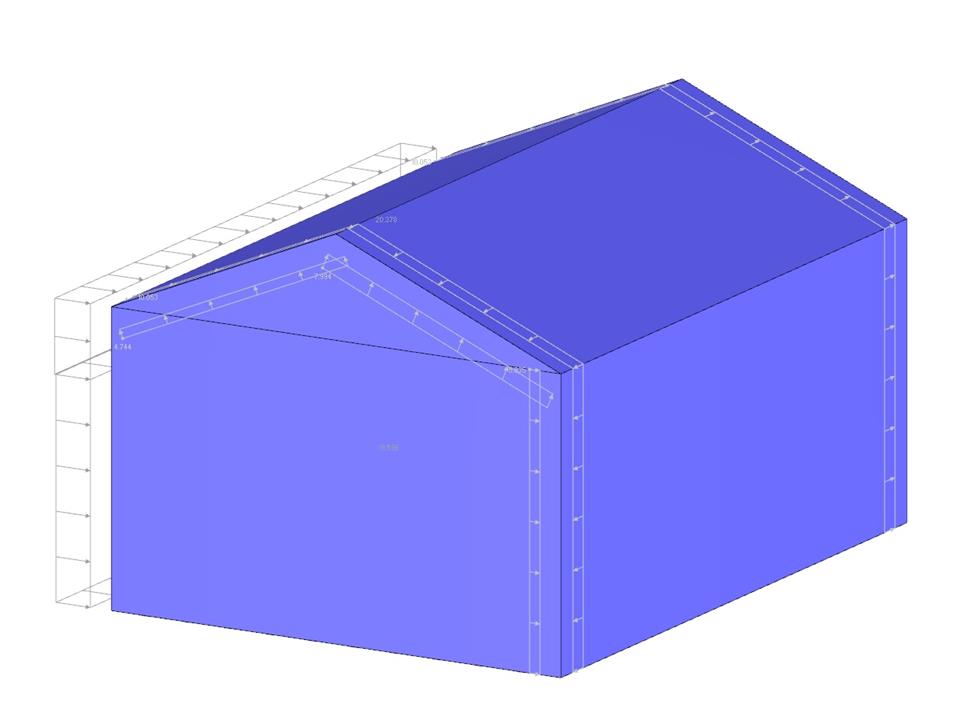

Esempio di verifica 001009 | 1
| Numero di nodi | 11 |
| Numero di linee | 17 |
| Numero di superfici | 10 |
| Numero di casi di carico | 3 |
| Peso totale | 1154,601 t |
| Dimensioni | 10.058 x 13.411 x 8.230 m |
| Versione del programma | 5.22.03 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
