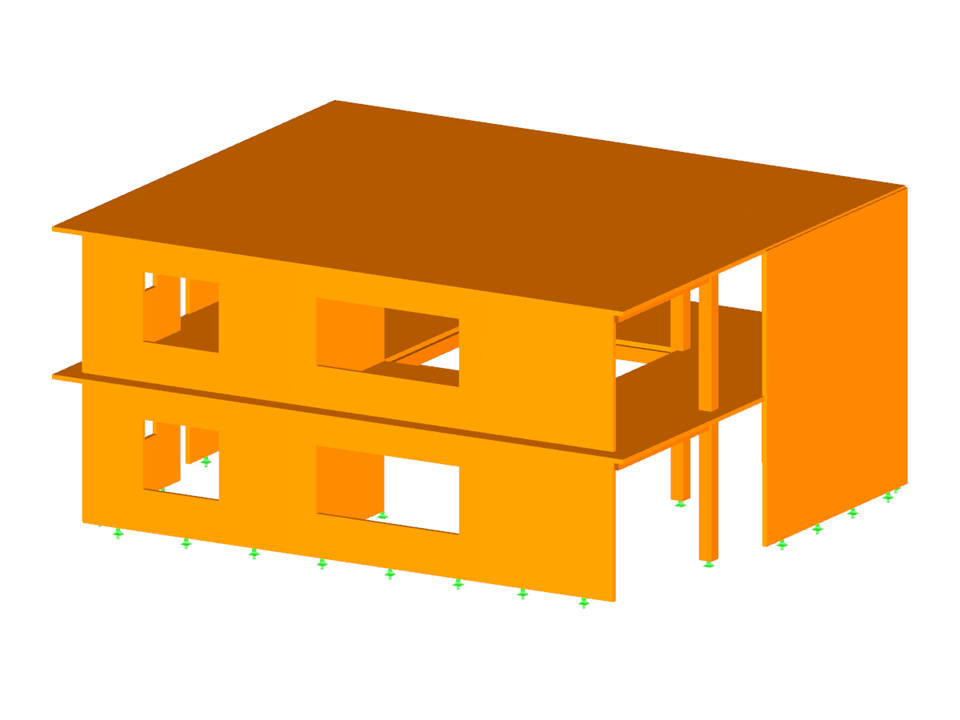

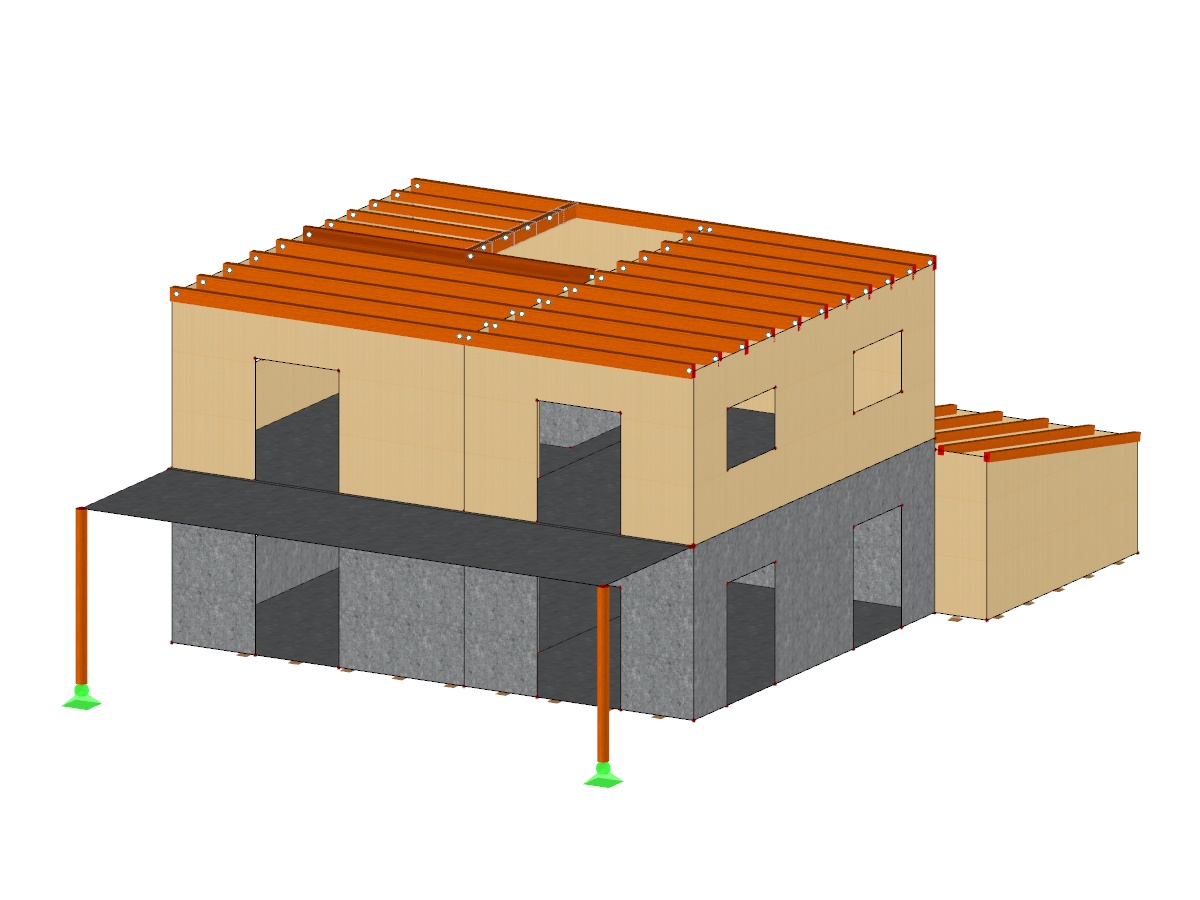

Estructura de CLT modelada en RFEM. El seminario web en el siguiente enlace muestra el flujo de trabajo de cálculo y dimensionamiento según la norma CSA O86:14 utilizando el módulo adicional RF-LAMINATE.
Estructura de CLT con CSA O86:14
Número de nudos | 98 |
Número de líneas | 155 |
Número de barras | 13 |
Número de superficies | 39 |
Número de casos de carga | 4 |
Número de combinaciones de carga | 14 |
Número de combinaciones de resultados | 2 |
Peso completo | 28.657 t |
Dimensiones | 15,219 x 12,719 x 6,635 m |
Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
En el módulo adicional RF-LAMINATE para RFEM, se pueden calcular las tensiones tangenciales de torsión con la superposición de los valores de la sección neta y bruta. El cálculo se realiza por separado en la dirección x e y. También se calculan las cargas en los puntos de intersección de los paneles de madera contralaminada.
- Análisis general de tensiones
- Salida de resultados gráfica y numérica de tensiones y razones de tensiones completamente integrada en RFEM
- Cálculo flexible en diferentes casos de cálculo
- Alta eficiencia debido a la poca cantidad de datos requeridos
- Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos
- Se genera una matriz de rigidez global local de la superficie en RFEM sobre la base del modelo de material seleccionado y las capas contenidas. Están disponibles los modelos de material siguientes:
- Ortótropo
- Isótropo
- Definido por el usuario
- Híbrido (para combinaciones de modelos de material)
- Opción de guardar frecuentemente las estructuras de las capas en una base de datos
- Determinación de las tensiones básicas, tangenciales y equivalentes
- Además de las tensiones básicas, están disponibles como resultados las tensiones requeridas de la norma DIN EN 1995-1-1 y la interacción entre éstas.
- Análisis de tensiones para superficies de la estructura incluyendo formas simples o complejas
- Tensiones equivalentes calculadas de acuerdo con diferentes criterios:
- Teoría de la energía de distorsión o hipótesis de modificación de forma (von Mises)
- Teoría de la tensión tangencial máxima (Tresca)
- Criterio de tensiones principales máximas (Rankine)
- Criterio de la deformación principal (Bach)
- Cálculo de tensiones tangenciales transversales según Mindlin o Kirchhoff, o especificaciones definidas por el usuario
- Cálculo del estado último de servicio mediante la comprobación de los desplazamientos de la superficie
- Especificaciones definidas por el usuario para las flechas límite
- Posibilidad de considerar el acoplamiento entre capas
- Resultados detallados de los diferentes componentes de tensiones y razones en tablas y gráficos
- Salida de datos de tensiones para cada capa en el modelo
- Lista de piezas de las superficies calculadas
- Opción del acoplamiento de capas completamente sin cortante
Usando el tipo de espesor Panel de vigas, puede modelar elementos de paneles de madera en un espacio tridimensional. Simplemente especifique la geometría de la superficie, y los elementos del panel de madera se generarán utilizando una construcción interna de barra-superficie, incluyendo la simulación de la flexibilidad de la conexión.
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
