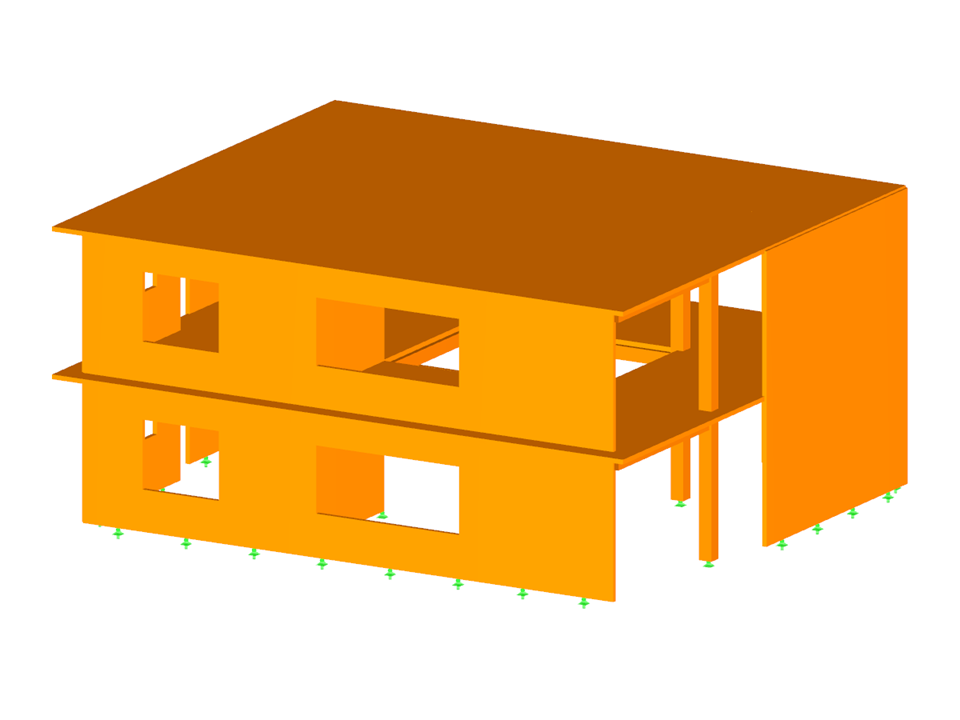

RFEM-Modell der BSH-Konstruktion. Das Webinar im Link unten demonstriert den Bemessungsworkflow nach Norm CSA O86:14 unter Verwendung von Zusatzmodul RF-Laminat.
BSH-Konstruktion nach CSA O86:14
Anzahl Knoten | 98 |
Anzahl Linien | 155 |
Anzahl Stäbe | 13 |
Anzahl Flächen | 39 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 14 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 28,657 t |
Abmessungen | 15,219 x 12,719 x 6,635 m |
Programmversion | 5.23.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Im RFEM-Zusatzmodul RF-LAMINATE ist der Nachweis von Torsionsschubspannungen in der Überlagerung von Netto- und Bruttoquerschnittswerten möglich. Der Nachweis erfolgt jeweils für die x- und y-Richtung getrennt. Es werden die Beanspruchungen der Kreuzungspunkte von Brettsperrholzplatten nachgewiesen.
- Allgemeine Spannungsnachweise
- Vollständig in RFEM integrierte grafische und numerische Ausgabe der Spannungen und Ausnutzungen
- Flexible Bemessung mit unterschiedlichen Schichtenanordnungen
- Hohe Effektivität wegen des sehr geringen Umfangs an notwendigen Eingabedaten
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Auf Basis des gewählten Materialmodells und der beinhaltenden Schichten wird eine lokale Gesamtsteifigkeitsmatrix der Fläche in RFEM generiert. Folgende Materialmodelle stehen hierbei zur Verfügung:
- Orthotrop
- Isotrop
- Benutzerdefiniert
- Hybrid (hierbei sind auch Kombinationen der Materialmodelle möglich)
- Speichermöglichkeit für häufig verwendete Schichtenaufbauten in einer Datenbank
- Ermittlung von Grundspannungen, Schubspannungen und Vergleichsspannungen
- Zusätzlich zu den Grundspannungen stehen auch die nach DIN EN 1995-1-1 geforderten Spannungen sowie die Interaktion dieser Spannungen als Ausgabe zur Verfügung.
- Spannungsnachweis für nahezu beliebig geformte Strukturteile
- Vergleichsspannungen nach verschiedenen Hypothesen:
- Gestaltänderungsenergiehypothese (von Mises)
- Schubspannungshypothese (Tresca)
- Normalspannungshypothese (Rankine)
- Hauptdehnungshypothese (Bach)
- Berechnung der Querschubspannungen nach Mindlin, Kirchhoff oder mit freier Eingabe
- Gebrauchstauglichkeitsnachweis durch Überprüfung der Flächenverschiebungen
- Benutzerdefinierte Einstellung der Grenzdurchbiegungen
- Optionale Berücksichtigung des Schichtenverbunds
- Differenzierte Ausgabe der einzelnen Spannungskomponenten und -ausnutzungen in Tabellen und Grafik
- Ausgabe der Spannungen für jede Schicht des Modells
- Stückliste der bemessenen Flächen
- Komplett schubweicher Verbund möglich
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
