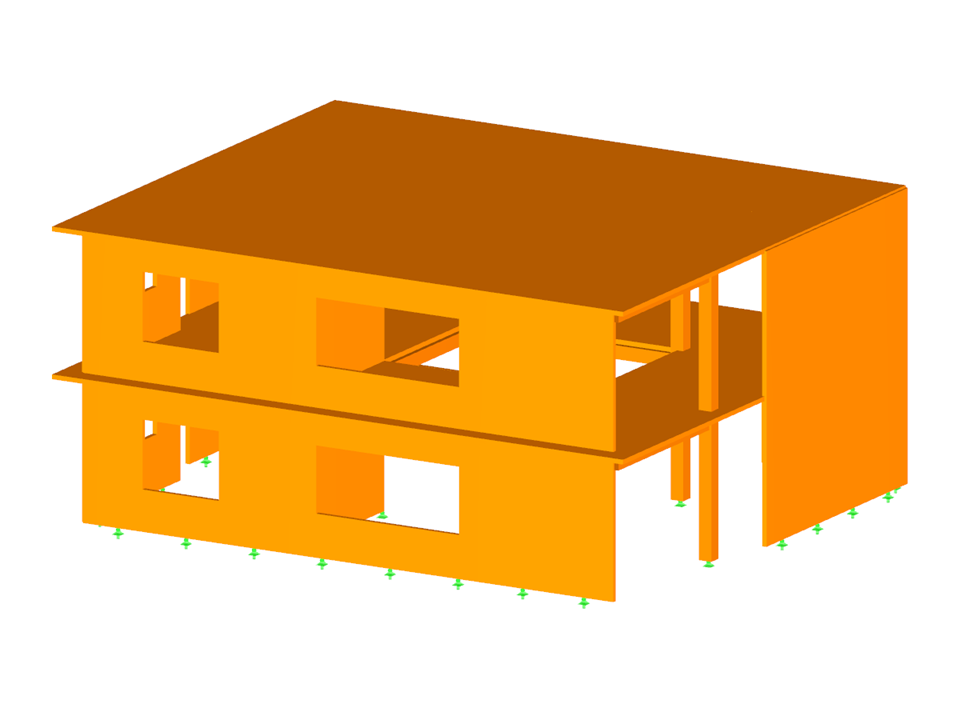

Konstrukcja z drewna klejonego krzyżowo modelowana w RFEM. W webinarium, znajdującym się pod poniższym linkiem, pokazano proces wymiarowania zgodnie z normą CSA O86:14 z wykorzystaniem modułu dodatkowego RF-Laminate.
Konstrukcja z drewna klejonego warstwowo zgodnie z CSA O86: 14
Liczba węzłów | 98 |
Liczba linii | 155 |
Liczba prętów | 13 |
Liczba powierzchni | 39 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 14 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 28,657 t |
Wymiarowanie | 15,219 x 12,719 x 6,635 m |
Wersja programu | 5.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Moduł dodatkowy RF-LAMINATE umożliwia obliczanie naprężeń tnących przy skręcaniu w superpozycji przekrojów netto i brutto. Obliczenia są przeprowadzane osobno dla kierunku x i y. Sprawdzane są obciążenia w punktach przecięcia płyt z drewna klejonego krzyżowo.
- Ogólna analiza naprężeniowa
- Zintegrowane w programie RFEM graficzne i numeryczne przedstawianie naprężeń i stopni wykorzystania
- Obliczenia przy użyciu różnych przypadków obliczeniowych
- Wysoka wydajność dzięki małej ilości danych początkowych
- Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń
- Na podstawie wybranego modelu materiałowego i zawartych w nim warstw generowana jest lokalna macierz sztywności powierzchni w programie RFEM. Dostępne są następujące modele materiałowe:
- ortotropowy
- Izotropowy
- Zdefiniowane przez użytkownika
- Hybrydowy (dla kombinacji modeli materiałowych)
- Możliwość zapisywania często używanych konstrukcji warstwowych w bazie danych
- Wyznaczanie naprężeń podstawowych, ścinających i zastępczych
- Oprócz naprężeń podstawowych jako wyniki dostępne są naprężenia wymagane zgodnie z DIN EN 1995-1-1 oraz interakcja między tymi naprężeniami.
- Analiza naprężeń dla elementów konstrukcyjnych o dowolnym kształcie
- Obliczanie naprężeń zastępczych według różnych metod:
- Hipoteza energii odkształcenia (von Mises)
- Hipoteza naprężeń stycznych (Tresca)
- Hipoteza naprężenia normalnego (Rankine)
- Hipoteza głównego odkształcenia (Bach)
- Obliczanie poprzecznych naprężeń stycznych według Mindlina lub Kirchhoffa lub ustawień zdefiniowanych przez użytkownika
- Obliczenia w stanie granicznym użytkowalności poprzez sprawdzanie przemieszczeń powierzchni
- Odkształcenia graniczne określane przez użytkownika
- Możliwość uwzględnienia połączenia wartw
- Szczegółowe wyniki dla różnych składników naprężeń i stopni wykorzystania w tabelach i w grafice
- Przedstawianie naprężeń dla każdej warstwy w modelu
- Wykaz materiałów dla analizowanych powierzchni
- Połaczenie wartw bez możliwości ścinania
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
