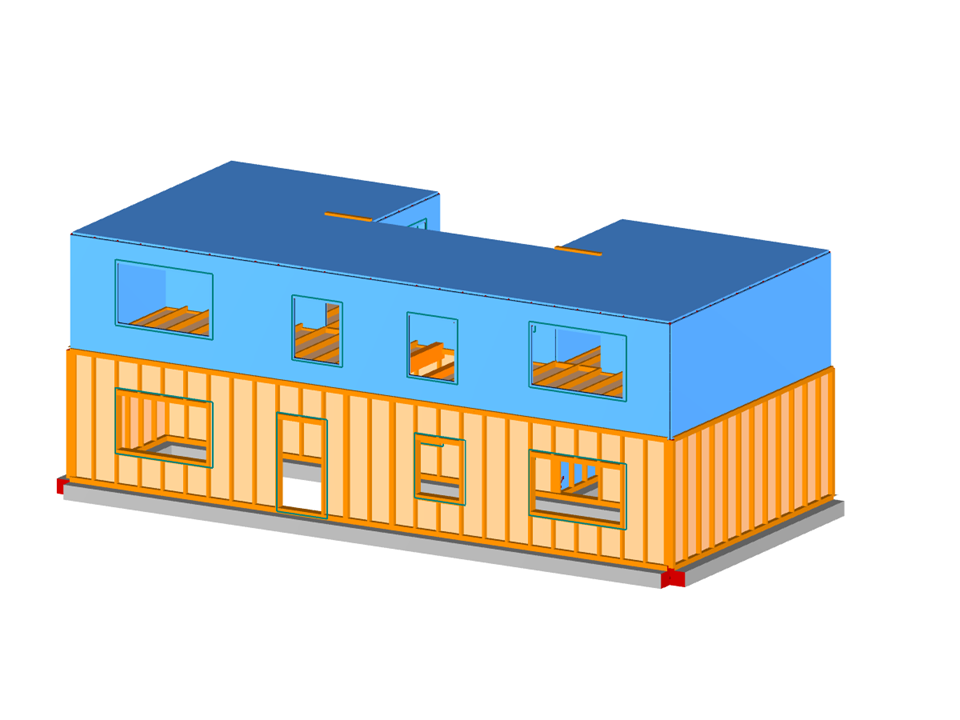

Edificio de madera contralaminada (CLT)
Modelo para descarga
Descripción
Edificios de madera contralaminada (CLT), madera laminada encolada y paneles OSB
Modelo utilizado en
Palabras clave
Construcción en madera Madera contralaminada Paneles de CLT madera laminada encolada Paneles OSB
Escribir un comentario...
Escribir un comentario...
- Vistas 556x
- Descargas 129x
- Actualizado 28. diciembre 2020
- Tamaño 3,32 MB
- Número de nudos: 533
- Número de líneas 460
- Número de barras 314
- Número de superficies 28
- Número de casos de carga 6
- Número de combinaciones de resultados 164
- Masa total 62,136 t
- Dimens. del panel: 15.600 x 10.200 x 5.935 m
- Versión del programa 5.23.02.155292
