Manuel en ligne RFEM | Surfaces

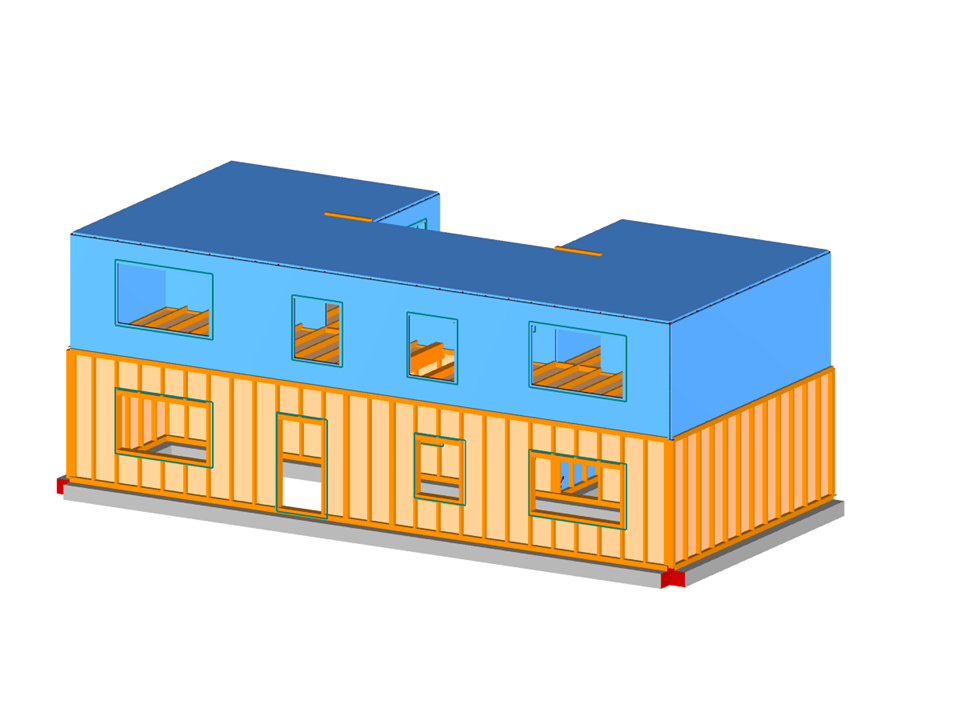

Bâtiment en lamellé-croisé (CLT)
| Nombre de nœuds | 533 |
| Nombre de lignes | 460 |
| Nombre de barres | 314 |
| Nombre de surfaces | 28 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de résultats | 164 |
| Poids total | 62,136 t |
| Cotation fonctionnelle | 15,600 x 10,200 x 5,935 m |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Événement
Fonctionnalité de produit
Avec le type d'épaisseur « Panneau de poutre », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l'assemblage.
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.
Pour le bois lamellé-croisé, vous pouvez choisir entre les différents types d'adhésif, et décider la chute de parties de couche carbonisée est possible de sorte qu'une carbonisation accrue soit attendue dans certaines zones de couche.
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
