Cercha soldada
Modelo para descarga
-
01

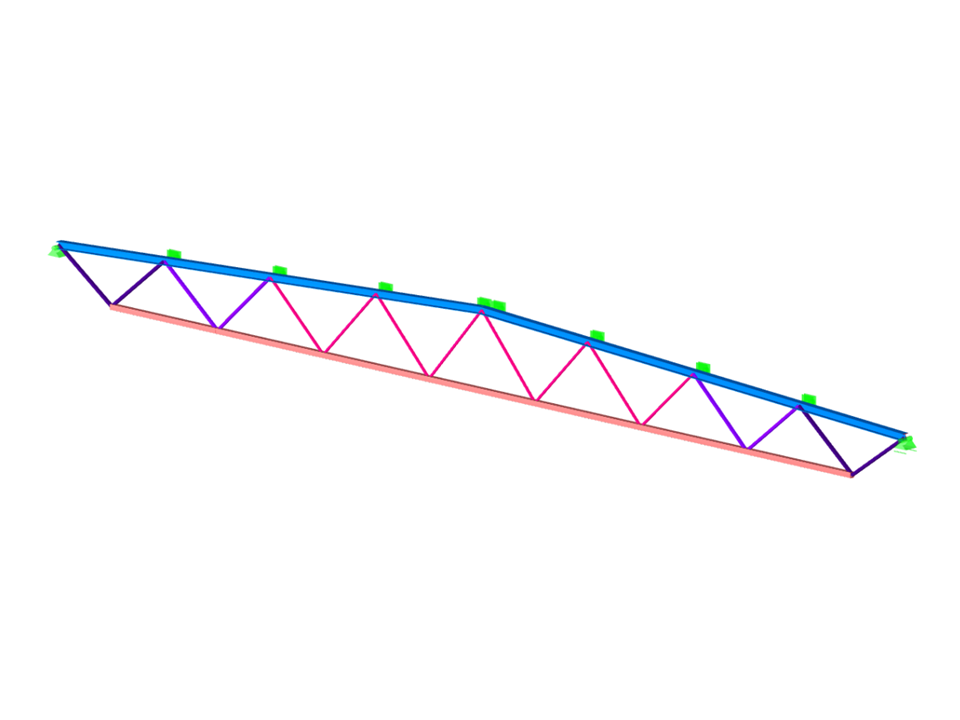

Imagen - Modelo RFEM de celosía
-
01
Imagen - Sistema, dimensiones y secciones
-
01
Imagen - esfuerzos internos de cálculo
-
01
Imagen - Clases de secciones
-
01
Imagen - Análisis de estabilidad de barras internas
-
01
Imagen - Diseño de la sección del cordón inferior
-
01
Imagen - Análisis de estabilidad del cordón superior
-
01
Imagen - Análisis de deformaciones
![[EN] KB 001670 | Diseño de viga de celosía soldada](/-/media/Images/netgenium/thumbnails/2/9/8/9/3/2989303/2989303.png?la=es&mw=578&mlid=D9B063CF61344B54A12ABC9EDD1130D7&hash=FD4095E074CD446617613A9187C161371E53A052)
Descripción
Este artículo técnico trata sobre las comprobaciones de los componentes estructurales y de la sección de una viga de celosía soldada en el estado límite último. Además, se describe el análisis de deformaciones en el estado límite de servicio.
