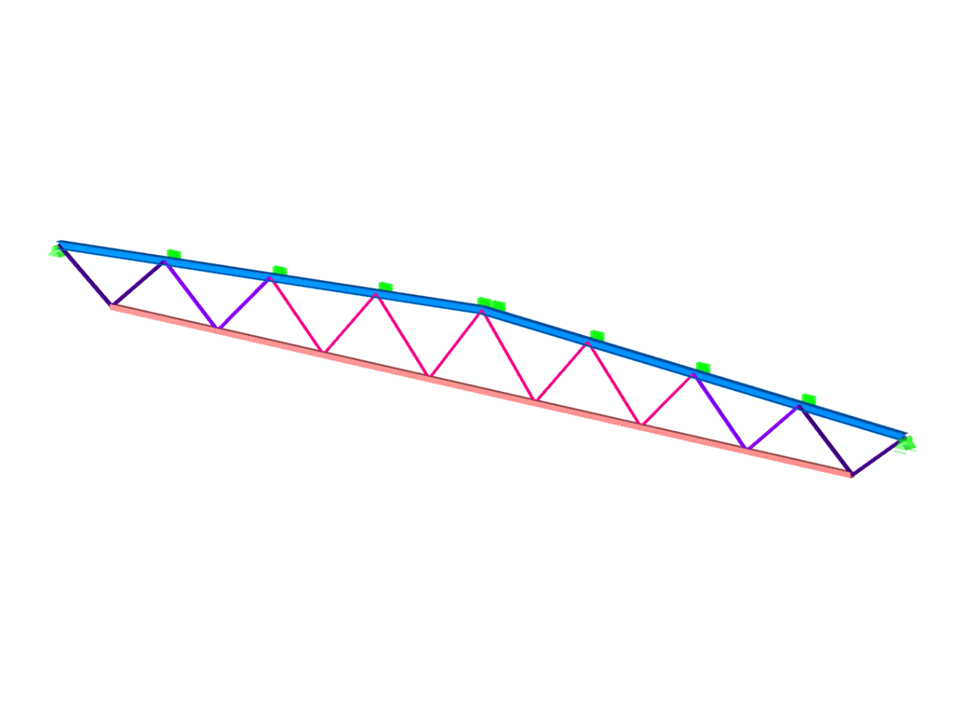

Spawana kratownica
| Liczba węzłów | 20 |
| Liczba linii | 36 |
| Liczba prętów | 34 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 16 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 4,893 t |
| Wymiarowanie | 36,000 x 2,600 x 0,000 m |
