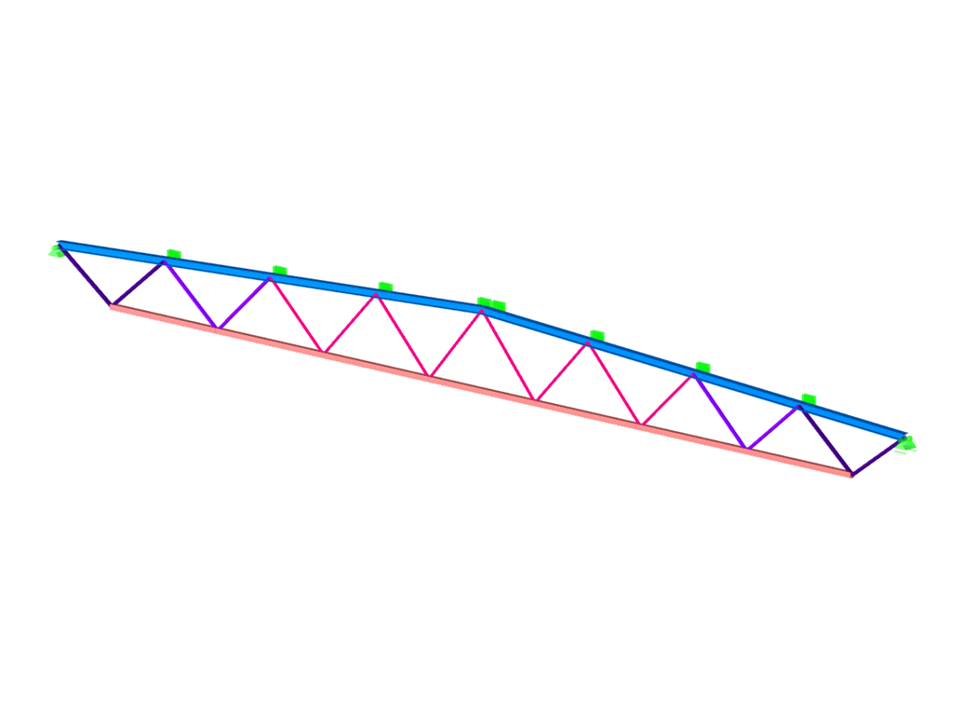

Svařovaný příhradový vazník
| Počet uzlů | 20 |
| Počet linií | 36 |
| Počet prutů | 34 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 4,893 t |
| Rozměry | 36,000 x 2,600 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
