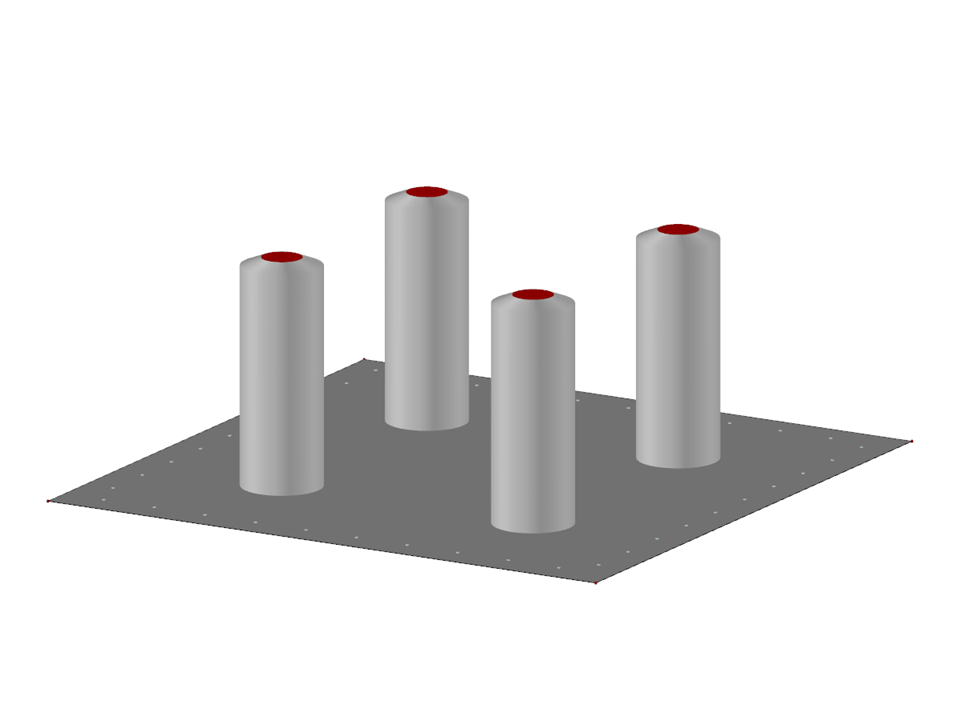

Placa de cimentación con componentes ascendentes
Modelo para descarga
Descripción
Este modelo se utilizó para explicar el cálculo de cimentaciones según EN 1992-1-1 y EN 1997-1 en RFEM 5 y RSTAB 8 con el módulo adicional RF-/FOUNDATION Pro.
Modelo utilizado en
Palabras clave
FUNDACIÓN zapata aislada Losa de cimentación FUNDACIÓN Geotecnia Placa de base
Enlaces
Escribir un comentario...
Escribir un comentario...
- Vistas 76x
- Descargas 26x
- Tamaño 1,2 MB
- Número de nudos: 24
- Número de líneas 24
- Número de barras 12
- Número de superficies 5
- Número de casos de carga 5
- Número de combinaciones de carga 72
- Número de combinaciones de resultados 6
- Masa total 106,157 t
- Dimensionamiento 9.500 x 9.500 x 2.800 m
- Versión del programa 5.23.02.155292
