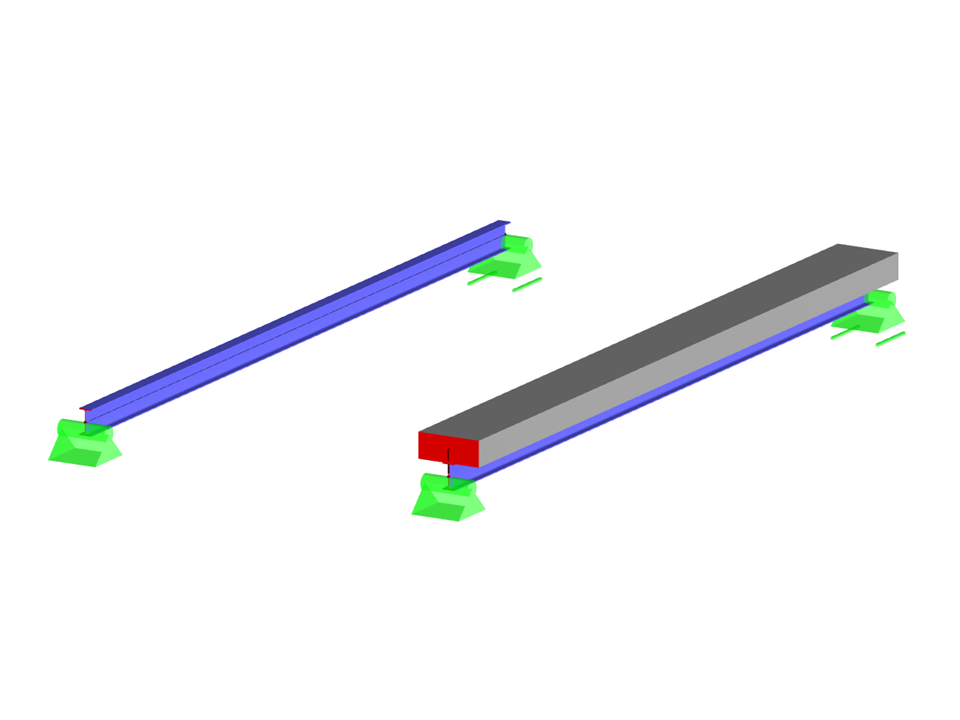

Sección compuesta con barras dobles
| Número de nudos | 26 |
| Número de líneas | 36 |
| Número de barras | 35 |
| Número de casos de carga | 1 |
| Peso completo | 1,768 t |
| Dimensiones | 3,139 x 6,139 x 0,269 m |
| Versión del programa | 5.24.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
