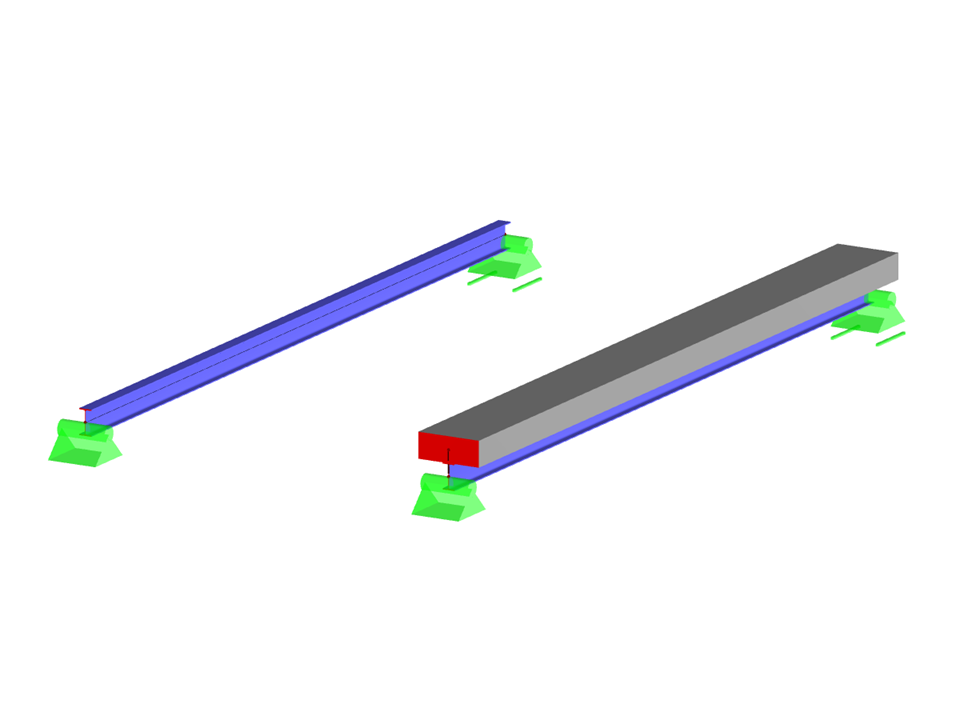

Sezione trasversale composta con aste doppie
| Numero di nodi | 26 |
| Numero di linee | 36 |
| Numero di aste | 35 |
| Numero di casi di carico | 1 |
| Peso totale | 1,768 t |
| Dimensioni | 3.139 x 6.139 x 0.269 m |
| Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
