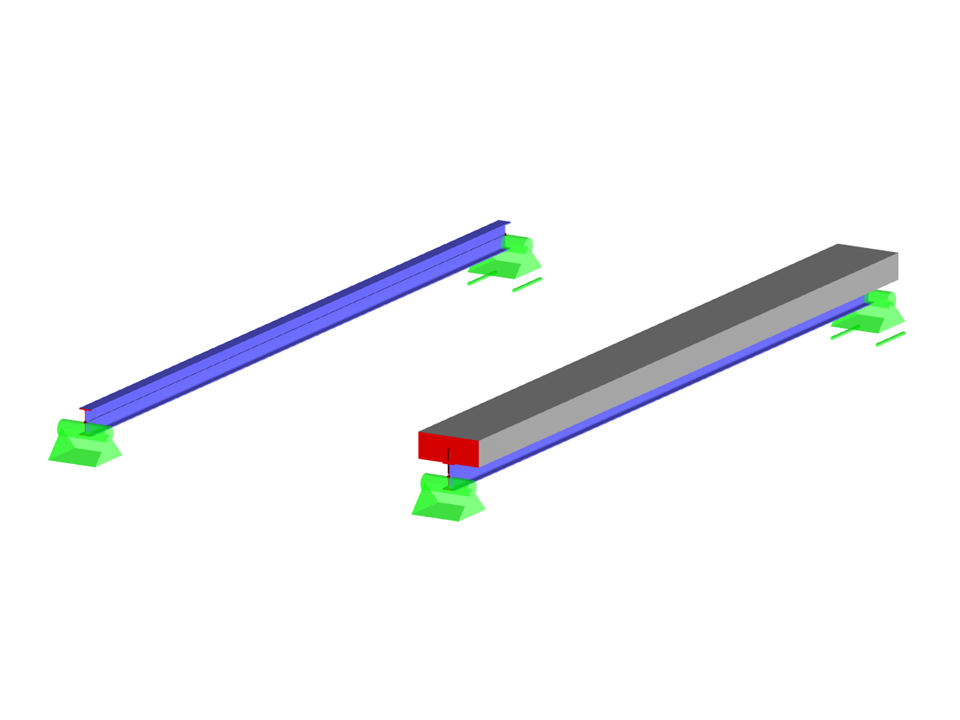

Spřažený průřez s dvojitými pruty
| Počet uzlů | 26 |
| Počet linií | 36 |
| Počet prutů | 35 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 1,768 t |
| Rozměry | 3,139 x 6,139 x 0,269 m |
| Verze programu | 5.24.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
