In RFEM 5 gibt es die Funktion 'Doppelte Stäbe zulassen'. Dies kann zum Beispiel bei der Definition von Verbundquerschnitten sinnvoll sein. Mithilfe des folgenden Modells von 2 Verbundquerschnittmodellierungen wurde die Verwendung der Funktion 'Doppelte Stäbe zulassen' aufgezeigt.

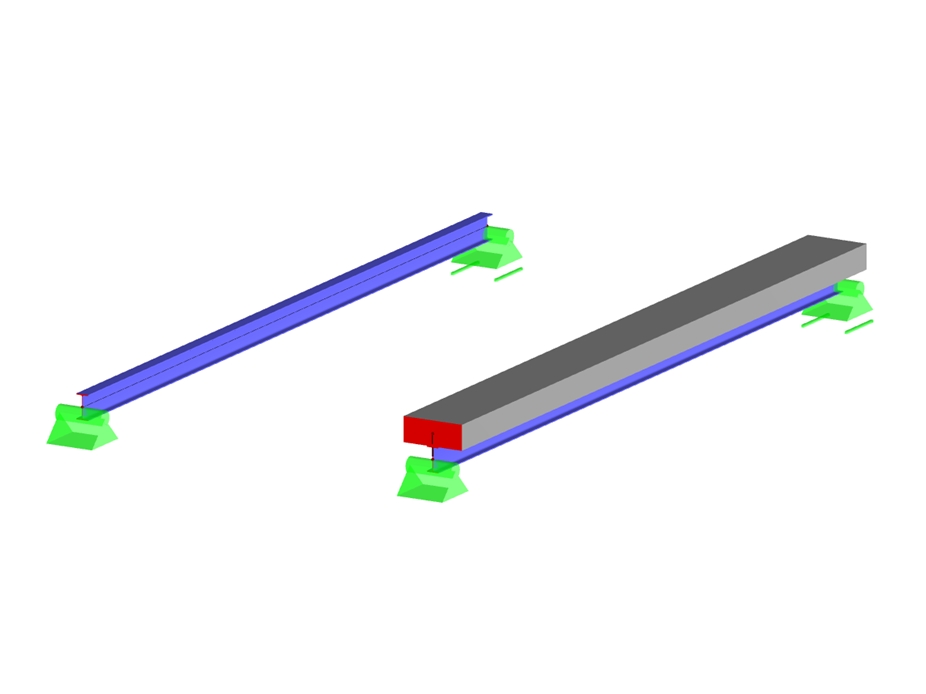

Verbundquerschnitt mit doppelten Stäben
| Anzahl Knoten | 26 |
| Anzahl Linien | 36 |
| Anzahl Stäbe | 35 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 1,768 t |
| Abmessungen | 3.139 x 6.139 x 0.269 m |
| Programmversion | 5.24.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
