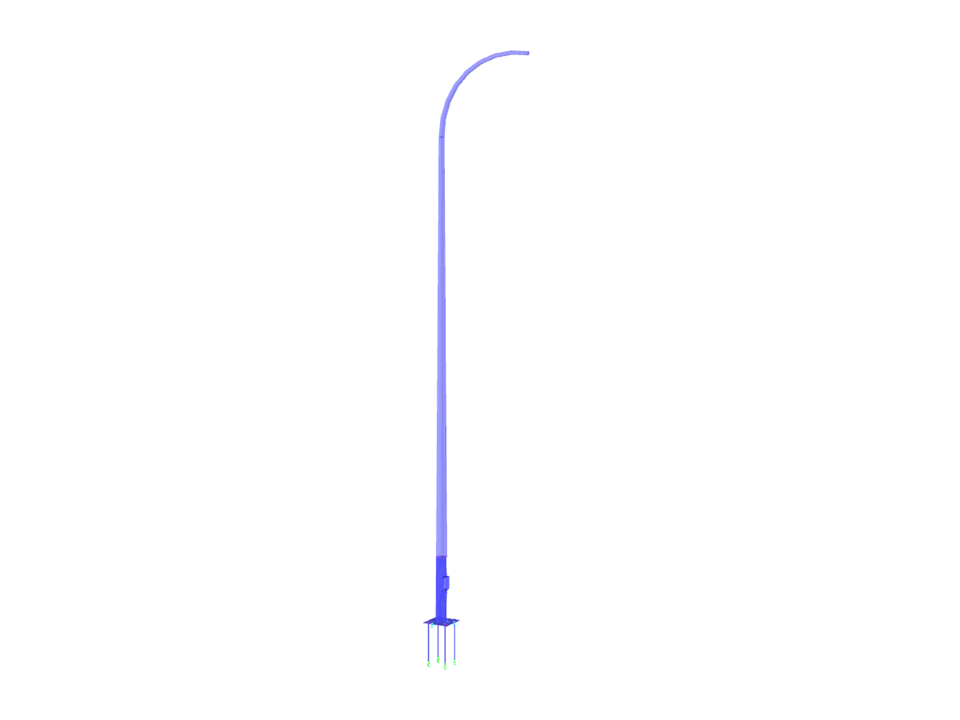

En este modelo, hay un modelo híbrido de barras y láminas de una farola, incluyendo las cargas de viento y el cálculo.
Farola con placa base
| Número de nudos | 232 |
| Número de líneas | 141 |
| Número de barras | 50 |
| Número de superficies | 40 |
| Número de sólidos | 4 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 6 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 0.104 t |
| Dimensiones | 1,700 x 0,442 x 9,629 m |
| Versión del programa | 5.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
