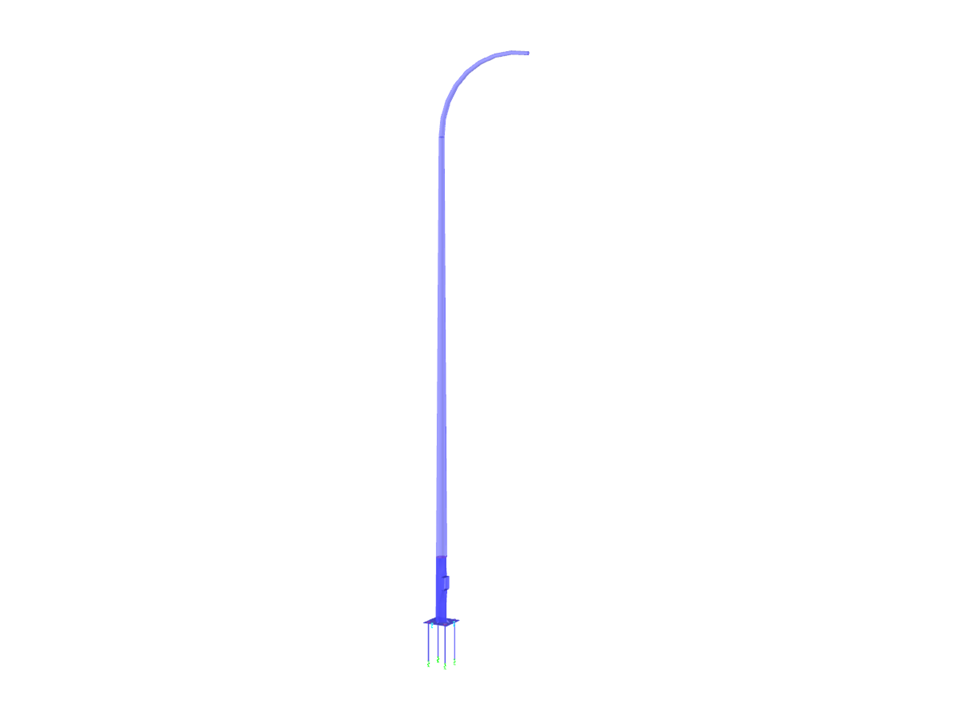

In questo modello, c'è un modello ibrido di aste e gusci di un lampione, inclusi i carichi del vento e la verifica.
Lampione con piastra di base
| Numero di nodi | 232 |
| Numero di linee | 141 |
| Numero di aste | 50 |
| Numero di superfici | 40 |
| Numero di solidi | 4 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 6 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 0,104 t |
| Dimensioni | 1.700 x 0.442 x 9.629 m |
| Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
