Ce modèle est un modèle hybride de barres et de coques de poteau y compris les charges de vent et les vérifications.

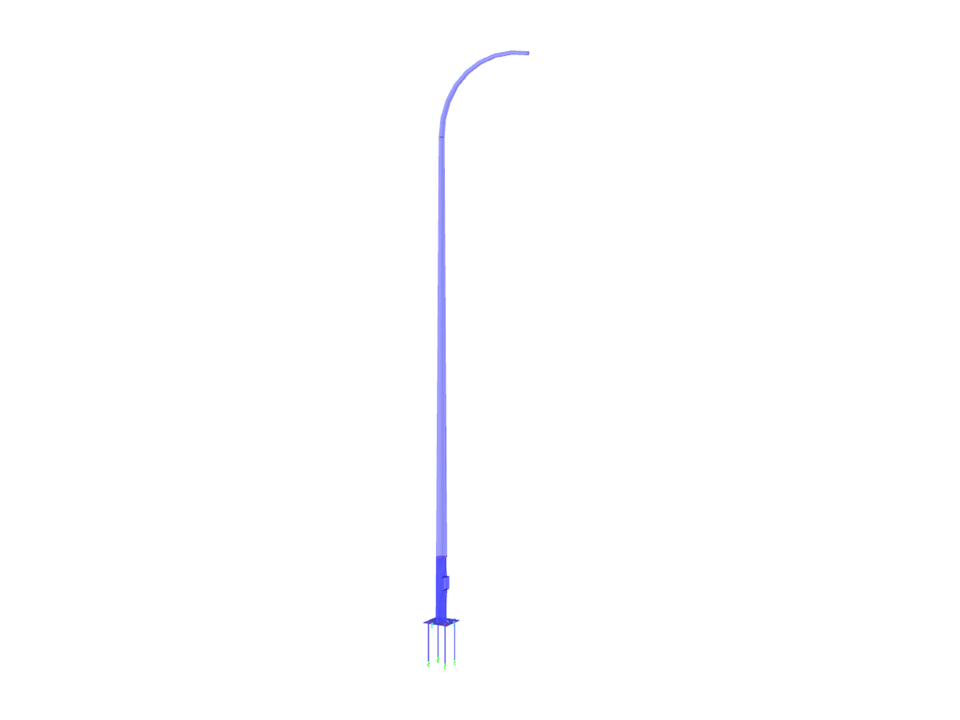

Lampadaire avec plaque de base
| Nombre de nœuds | 232 |
| Nombre de lignes | 141 |
| Nombre de barres | 50 |
| Nombre de surfaces | 40 |
| Nombre de solides | 4 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 6 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 0,104 t |
| Cotation fonctionnelle | 1,700 x 0,442 x 9,629 m |
| Version du logiciel | 5.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
