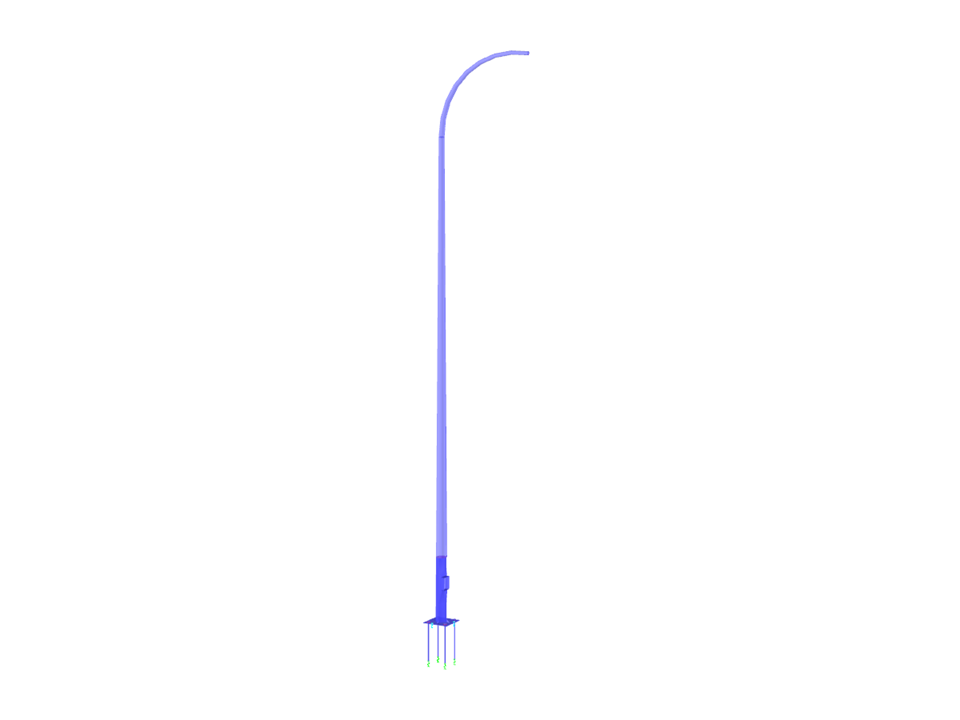

W tym modelu istnieje hybrydowy model prętów i powłok latarni ulicznej, z uwzględnieniem obciążenia wiatrem i obliczeń.
Latarnia z płytą podstawową
| Liczba węzłów | 232 |
| Liczba linii | 141 |
| Liczba prętów | 50 |
| Liczba powierzchni | 40 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 6 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,104 t |
| Wymiarowanie | 1,700 x 0,442 x 9,629 m |
| Wersja programu | 5.25.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
