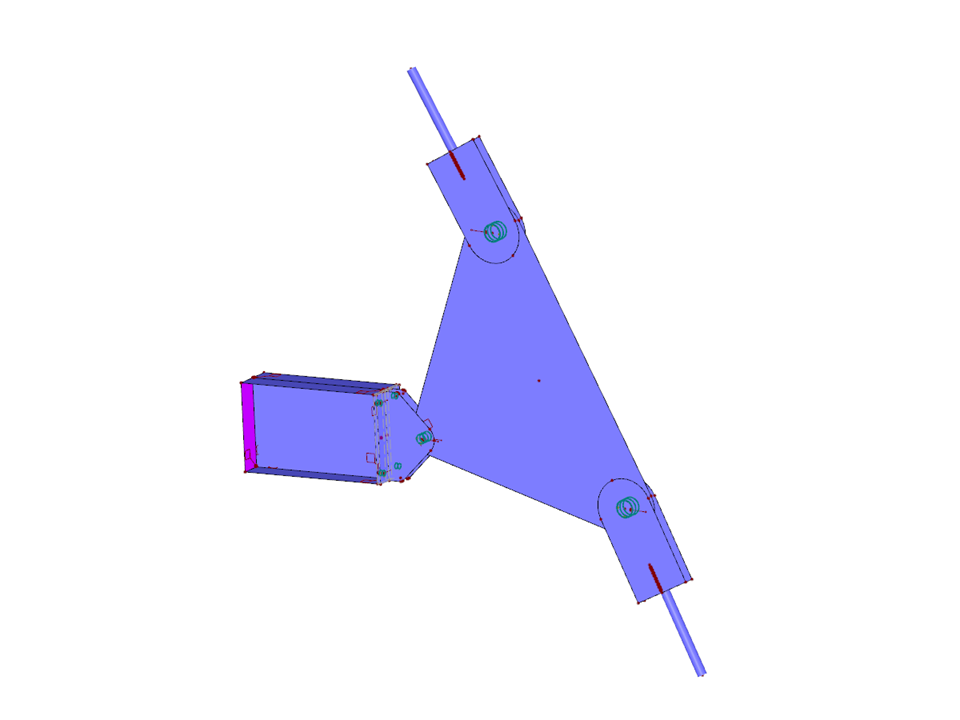

Biela pivotante con articulación de barra de acoplamiento
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 158 |
| Número de líneas | 126 |
| Número de barras | 12 |
| Número de superficies | 58 |
| Número de sólidos | 4 |
| Peso completo | 0.176 t |
| Dimensiones | 1,698 x 0,150 x 1,905 m |
| Versión del programa | 5.22.03 |
