Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

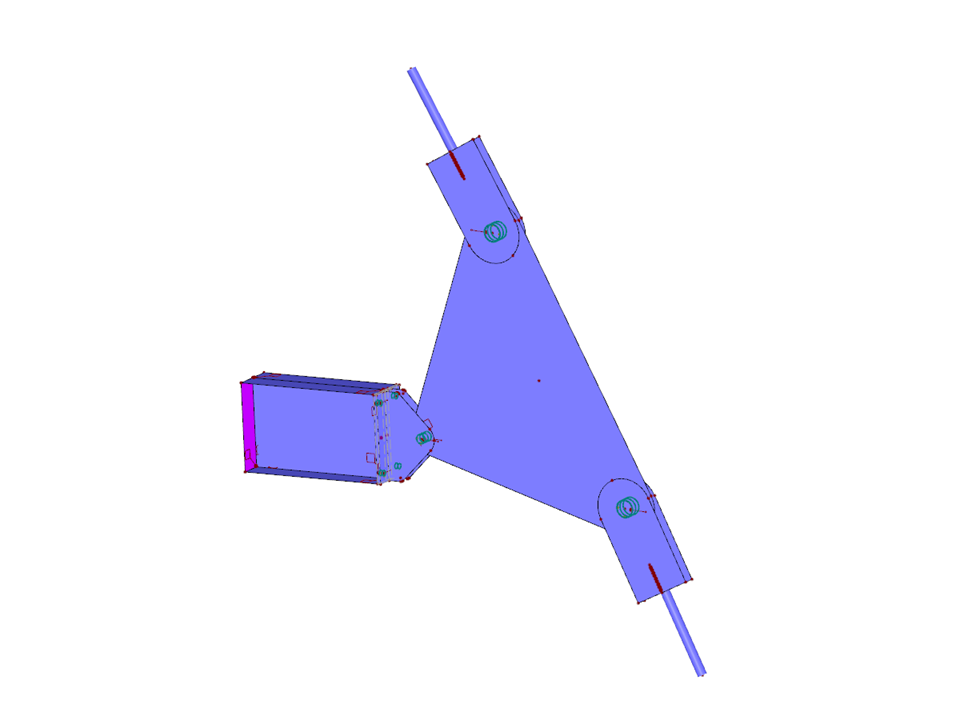

Korbowód przegubowy z przegubem ściągającym
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 158 |
| Liczba linii | 126 |
| Liczba prętów | 12 |
| Liczba powierzchni | 58 |
| Ilość brył | 4 |
| Ciężar całkowity | 0,176 t |
| Wymiarowanie | 1,698 x 0,150 x 1,905 m |
| Wersja programu | 5.22.03 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
