Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rfs). Per ulteriori informazioni sui modelli parametrizzati e sui blocchi, vedere il breve video tutorial - SVT 010 | Creazione e importazione di blocchi - vedere il collegamento seguente.
Il modello è stato creato dal team tecnico di Dlubal Latam.

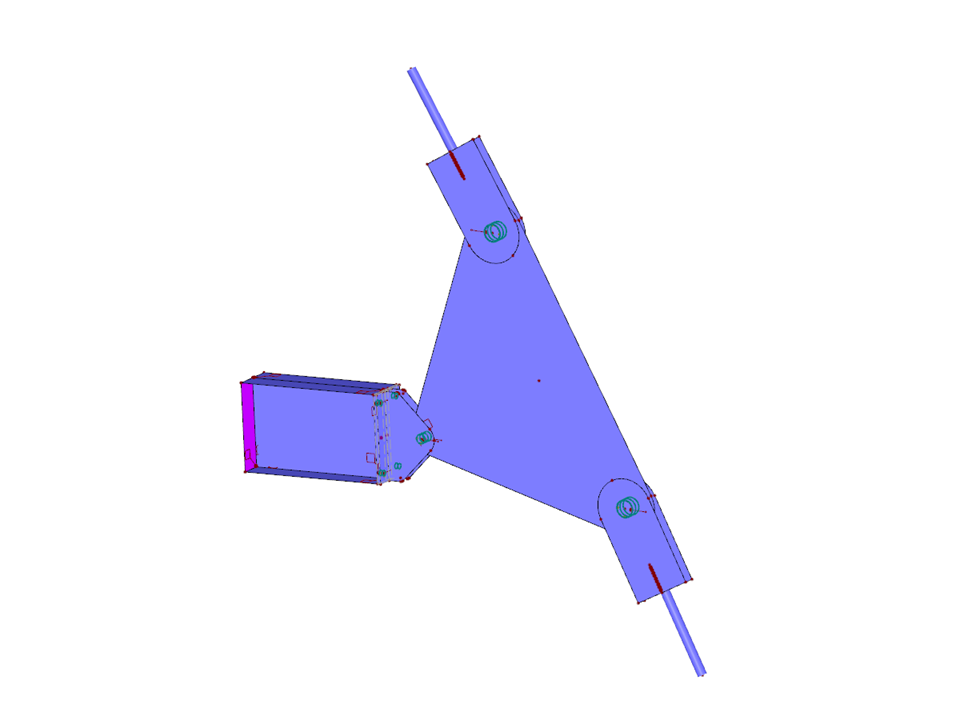

Biella a vincolo interno con giunto a tirante
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 158 |
| Numero di linee | 126 |
| Numero di aste | 12 |
| Numero di superfici | 58 |
| Numero di solidi | 4 |
| Peso totale | 0,176 t |
| Dimensioni | 1.698 x 0.150 x 1.905 m |
| Versione del programma | 5.22.03 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
