Online manuál programu RFEM - Plochy (anglicky)
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

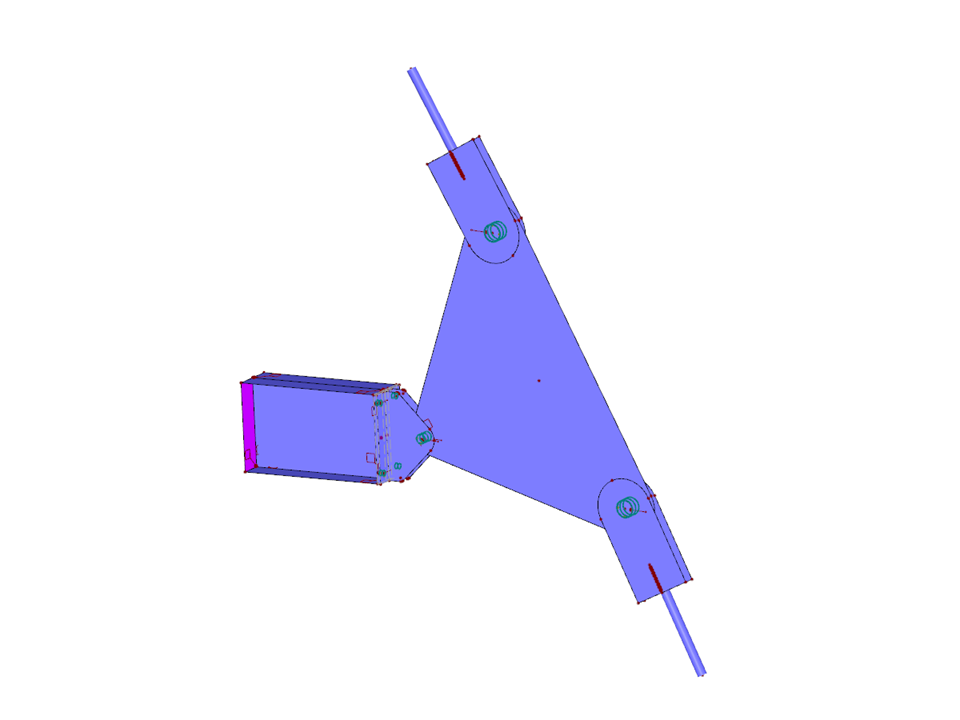

Otočný kloub s táhlem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 158 |
| Počet linií | 126 |
| Počet prutů | 12 |
| Počet ploch | 58 |
| Počet těles | 4 |
| Celková hmotnost | 0,176 t |
| Rozměry | 1,698 x 0,150 x 1,905 m |
| Verze programu | 5.22.03 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
