Descargue el modelo de la escalera con apoyo de fricción aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizará en el curso de formación básico gratuito en línea del software RFEM 6 de análisis de estructuras por elementos finitos |Introducción al MEF para estudiantes.
- RFEM 6 | Estudiantes | Introducción al método de los elementos finitos
- RFEM 6 | Estudiantes | Introducción al método de los elementos finitos
- RFEM 6 | Estudiantes | Introducción al análisis por elementos finitos
- RFEM 6 | Estudiantes | Introducción al método de los elementos finitos
- RFEM 6 | Estudiantes | Introducción a FEA
- RFEM 6 | Estudiantes | Introducción a FEM
- RFEM 6 | Estudiantes | Introducción al Análisis de Elementos Finitos (FEA)
- RFEM 6 | Estudiantes | Introducción a FEM
- RFEM 6 para estudiantes | Introducción a FEM | 4 de mayo de 2023
- RFEM 6 para estudiantes | Introducción al método de los elementos finitos | 8 de noviembre de 2023

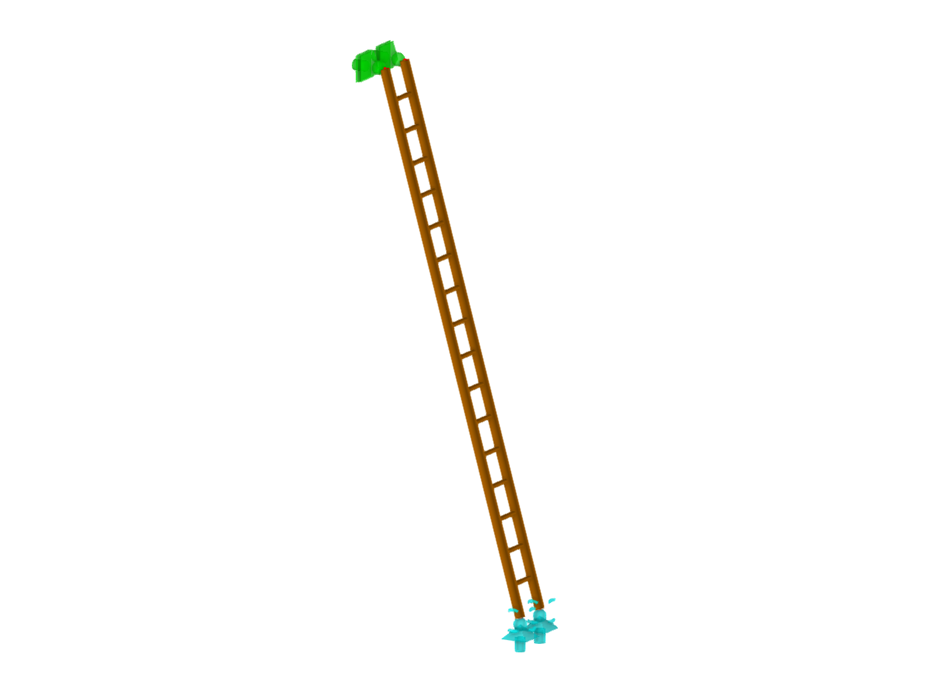

Escalera con soporte de fricción
| Número de nudos | 36 |
| Número de líneas | 18 |
| Número de barras | 18 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 16 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.030 t |
| Dimensiones | 1,401 x 4,904 x 0,350 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
