Descargue el modelo de una escalera con un apoyo de fricción aquí y ábralo con el software RFEM de análisis estructural por elementos finitos.
Este modelo se utiliza en el curso de formación básico gratuito en línea del software RFEM 6 de análisis de estructuras por elementos finitos |Introducción al MEF para estudiantes.

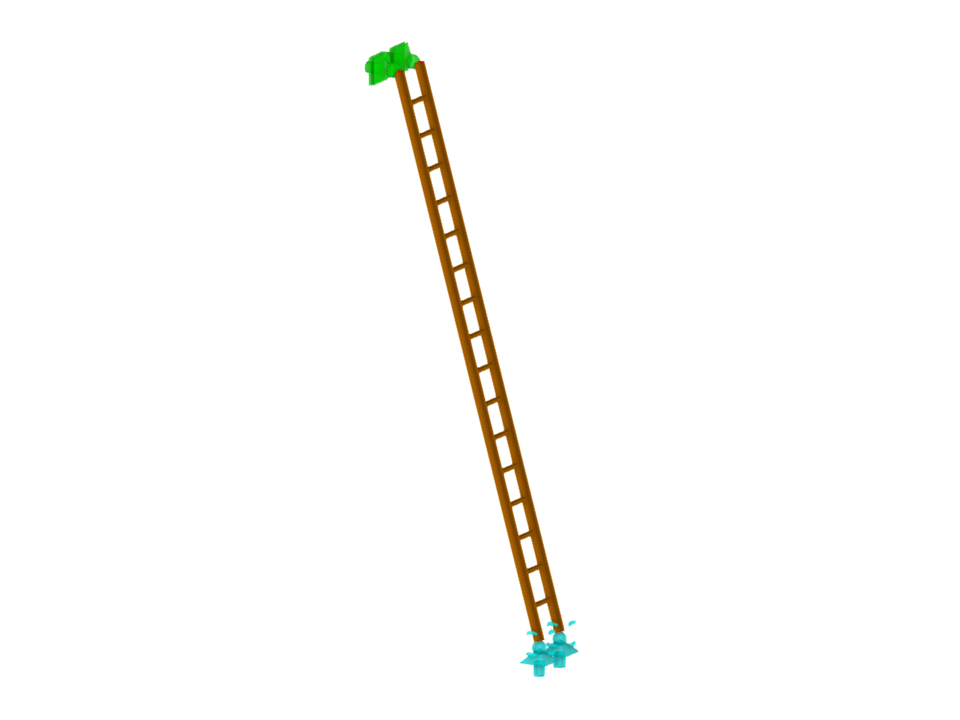

Escalera con soporte de fricción
| Número de nudos | 36 |
| Número de líneas | 18 |
| Número de barras | 18 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 16 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.030 t |
| Dimensiones | 1,401 x 4,904 x 0,350 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
