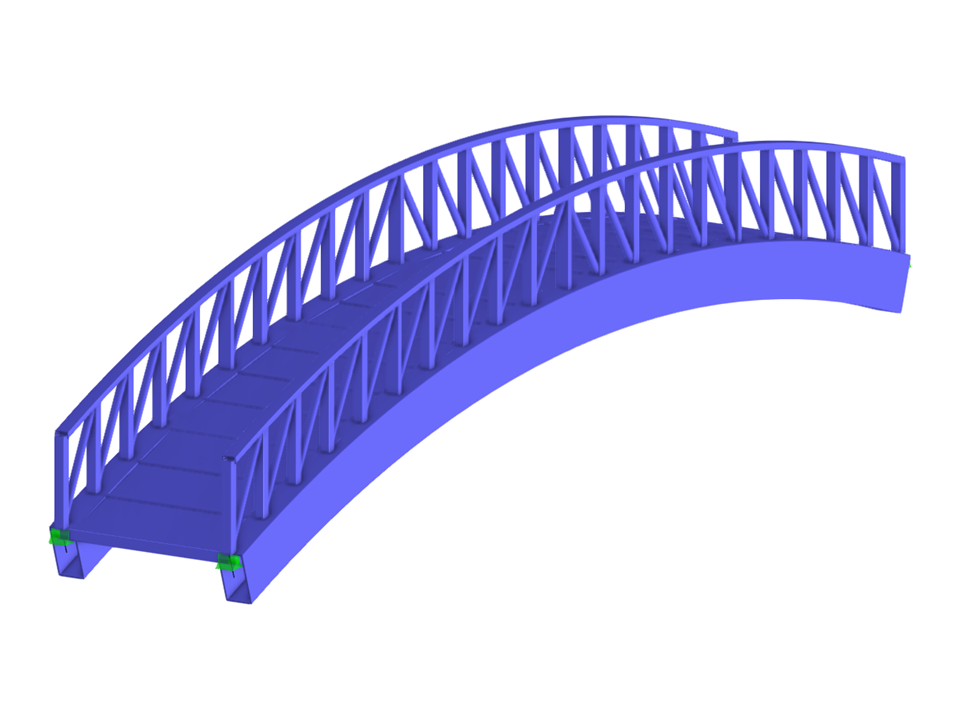

Parametrización de la geometría de un puente peatonal de acero con vigas en arco y barandillas de celosía.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
puente peatonal
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 84 |
Número de líneas | 107 |
Número de barras | 107 |
Número de superficies | 1 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 5 |
Número de combinaciones de resultados | 0 |
Peso completo | 27.085 t |
Dimensiones | 18,000 x 2,900 x 2,600 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
