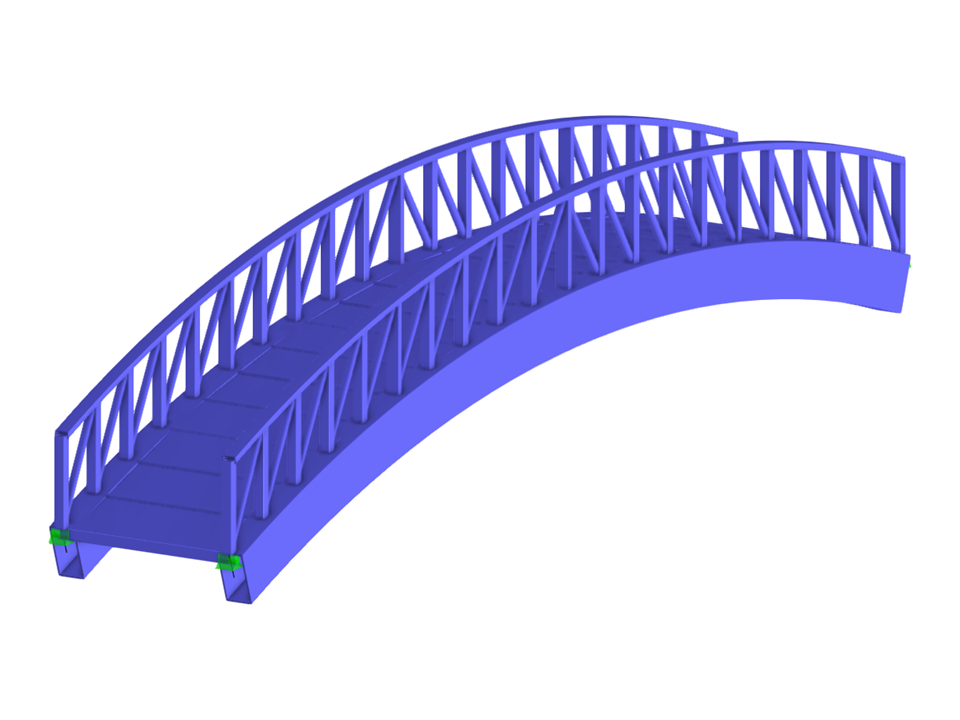

Parametrizzazione della geometria di un ponte pedonale in acciaio con travi ad arco e ringhiere reticolari.
- Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).
Ponte pedonale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 84 |
| Numero di linee | 107 |
| Numero di aste | 107 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 27,085 t |
| Dimensioni | 18.000 x 2.900 x 2.600 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
