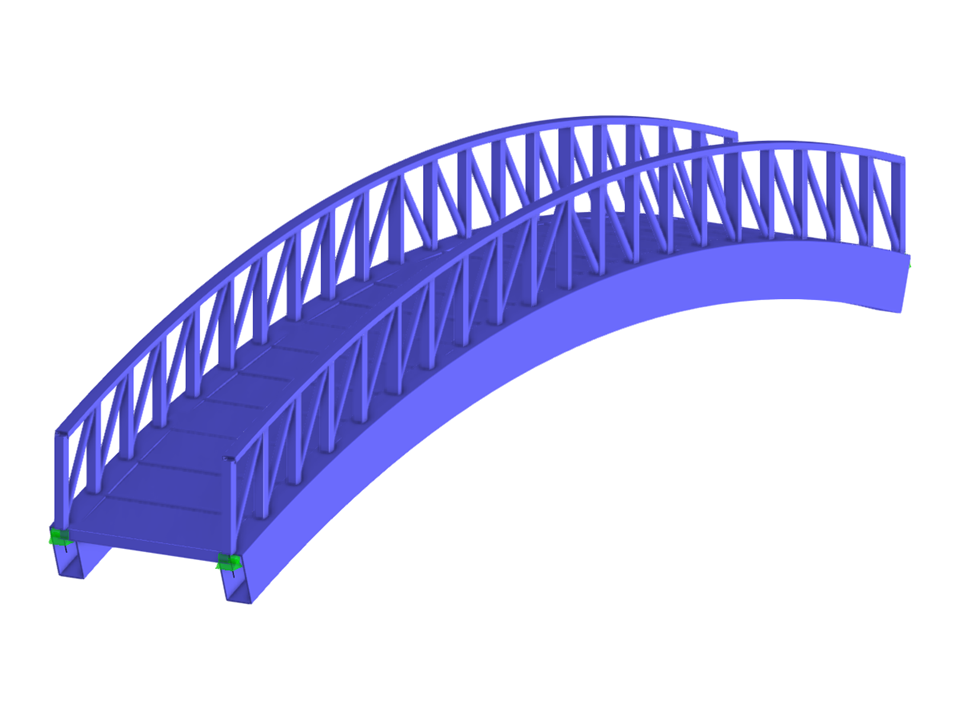

Parametryzacja geometrii stalowej kładki dla pieszych z łukowymi dźwigarami i balustradami kratowymi.
- Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
Kładka dla pieszych
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 84 |
| Liczba linii | 107 |
| Liczba prętów | 107 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 5 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 27,085 t |
| Wymiarowanie | 18,000 x 2,900 x 2,600 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
