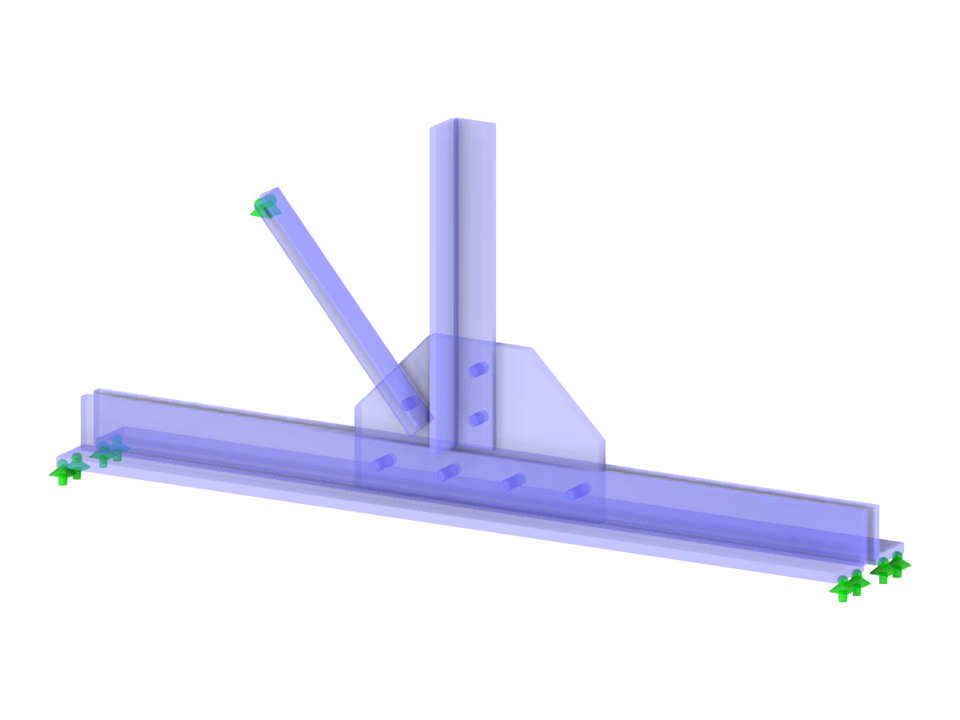

Parametrización de la geometría de una unión entre vigas de acero de sección en L doble, viga de acero de sección en L perpendicular y arriostramiento diagonal.
Modelo creado por el equipo técnico de Dlubal Latam. El modelo también está disponible como bloque parametrizado en el sitio web de Dlubal Latam.
Conexión en L con arriostramiento diagonal
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 68 |
| Número de líneas | 63 |
| Número de barras | 11 |
| Número de superficies | 23 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 5 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.134 t |
| Dimensiones | 1,600 x 0,710 x 0,244 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
