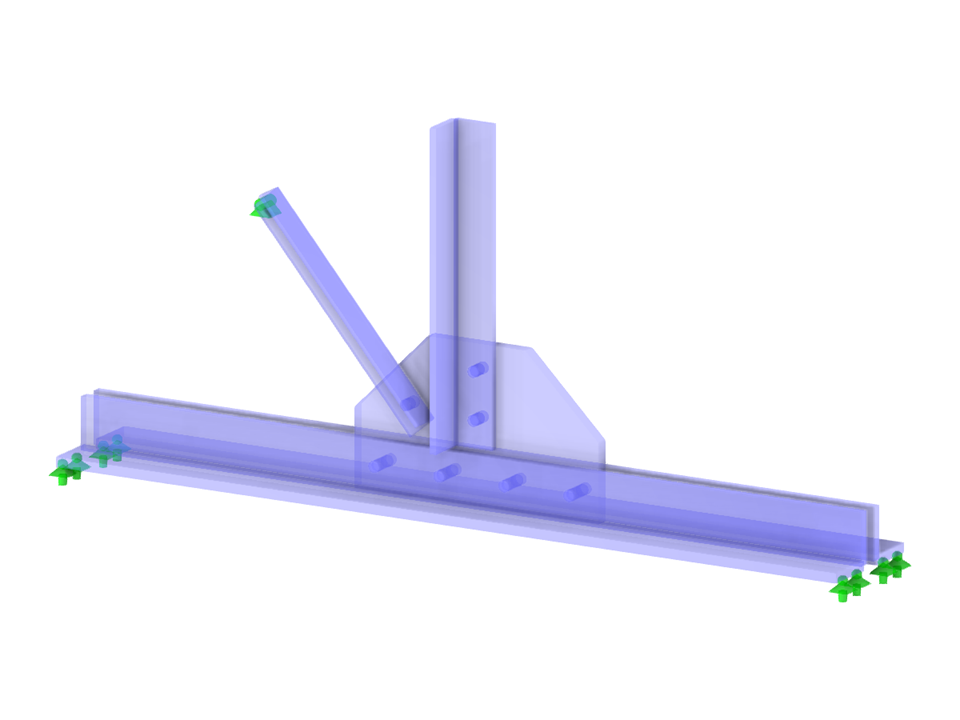

Parametrizzazione della geometria di un giunto tra travi in acciaio a doppia sezione a L, trave in acciaio perpendicolare a sezione a L e controvento diagonale.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Collegamento della sezione a L con controvento diagonale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 68 |
| Numero di linee | 63 |
| Numero di aste | 11 |
| Numero di superfici | 23 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,134 t |
| Dimensioni | 1.600 x 0.710 x 0.244 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
